此电暖器采用陶瓷发热体，用风扇调温，是取暖、吹风二合一式电暖器。

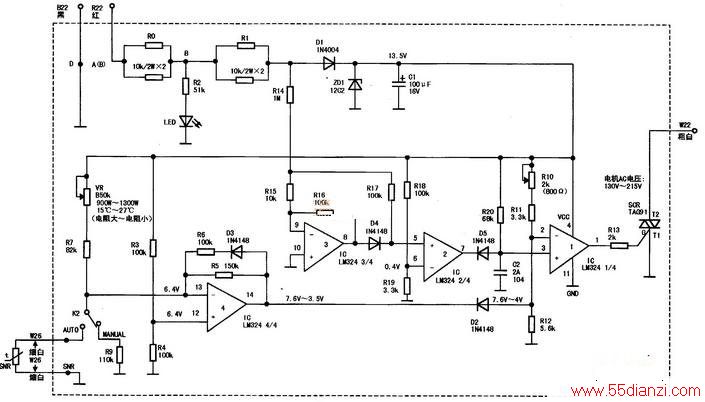

原机所附电路见上图，未附主控板电路图，为此，特绘下其主控板电路．见下图。

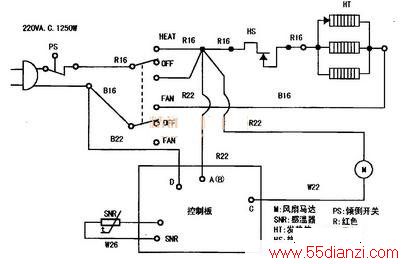

从上图中可知，市电经防倾倒开关PS （16A 125250VAC）、连接线R16后，经面板开关转换。分别进入加热（HEAT）、关机（OFF）、风扇（FEN）三种工作状态。
HEAT：市电一路经热敏开关（HS）接陶瓷发热体HT（约260Ω），一路经R22、风扇M（约310Ω）、W22接主控板，一路经R22接主控板。HT另一端通过面板开关FEN、B16接市电另一端，此端市电还通过B22接主控板。此状态下，HT、M同时工作，通过控制M转速达到调温目的。
OFF：切断市电，整机停止工作。
FAN：切断HT供电，只让市电接入FEN、主控板，通过调整M转速改变风力达到降温目的。
从图2中可知，市电经B22、R22后，经降压电阻R0、R1（10kΩ/2W）并串联后，经Dl （1 N4004）半波整流、ZD 1（12C2）稳压、C1（100μF/16V）滤波后，产生约13.5V直流电压为主控芯片IC（LM324）等供电。

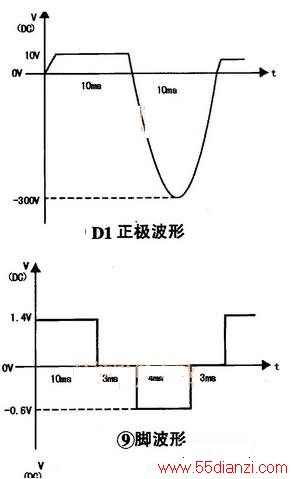

反相放大器：IC运放3的⑧、⑨、⑩脚与外围电路组成反相放大器，作用是将市电负半周信号转换成正信号，以便与后续电路进行比较。⑨脚通过电阻R15（10kΩ）、R14（1MΩ）接D1正极，D1正极、⑨脚的市电波形见下图所示。
D1正极处的市电经反相放大后从⑧脚输出，经D4（1N4148）隔离后，送入IC的⑤脚，⑤脚波形见下图所示。
比较器：IC运放2的⑤、⑥、⑦脚组成比较器，作用是提取过零脉冲，以便让后续电路的可控硅按规定导通、截止。⑥脚电压约为0.4V，接近市电的过零点，⑤、⑥脚的电压经比较后⑦脚输出低电平窄脉冲、高电平宽脉冲矩形波，波形见下图所示。改变⑥脚电压，可改变低脉冲宽度。
单稳态触发器：IC运放1的①、②、③脚也组成比较器，②脚电压由R10（2kΩ）、R11（3.3kΩ）、R12（5.6kΩ）、D2（1N4148）等分压组成，提供比较电压基准（可调），③脚电压由R20（68kΩ）、C2（104J/2A）充放电形成，其波形见下图所示，波形在市电的第一个过零点开始充电，在第二个过零点开始放电，依此形成锯齿波。显然，当②脚电压升高时，③脚电压充电到高于②脚电压的时间要延长，也即①脚保持低电平时间增加，高电平时间缩短。反之亦然。
差动放大器：IC运放4的12、13、14脚组成差动放大器，作用是通过温控电位器VR（B50K），改变13脚电压，并经差动放大后，改变运放1的②脚基准电压，从而改变①脚输出脉冲占空比。R3、R4（100kΩ）组成分压电路，给12脚提供约6.4V电压偏置，12、13脚信号经差动放大后，从14脚输出约7.6V～4V电压，经D2（1N4148）隔离后送至②脚。VR阻值越大，14脚输出电压越高，②脚电压越高，①脚保持低电平时间越长。反之亦然。①脚波形见下图。

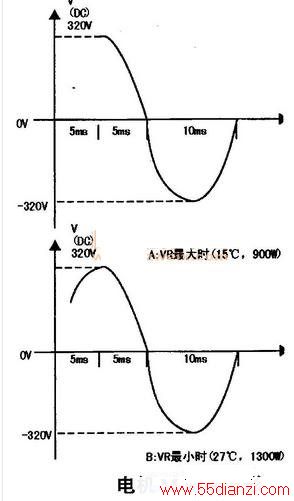

风扇调速：IC①脚通过R13 （2kΩ）接双向可控硅SCR（TAG91）的控制极G，SCR的T2、T1极通过M接市电两端。改变IC①脚脉冲占空比，可改变SCR在市电的导通角度，进而控制风扇转速，达到调温目的。风扇两端的电压波形见下图，500型表测得风扇两端电压约为AC130V～215V。
