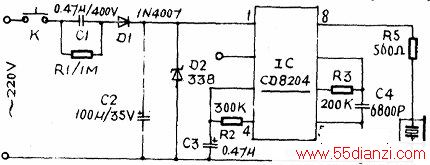

本文电路图是根据实物绘制的，元件标号为作者加注。
原理：交流220V电源在开关按下后经电容C1降压，由D1整流、C2滤波、D3稳压后给集成电路供电，集成电路lC为电话机专用振铃电路，其原理不再详述。电路中R1是电容C1的泄放电阻，C2除滤波外另一个作用是：当按键K松开后，C2上储存的电能继续给lC供电，形成了开关松开后铃声由大到小的变调声音，扬声器采用压电陶瓷片，D3稳压值为33V．K采用自弹回式开关，其它元件无特殊要求。
常见故障：
一是集成电路CD8204（原型号）损坏，只要测C2两端电压为33V而不振铃，即可判断其损坏，可用ML8204、KA2411、CS8204、TA31001等直接代换；二是降压电容CI开路。
此时接通开关测量C2两端电压从OV慢慢升至约17V时，喇叭振铃响～下，后又重复上述过程，即可判断C1开路，电容C1为0.47μF/400V，最好用耐压大于630V的电容，增加可靠性。
