TCL王牌液晶彩电IPL42AL整合型电源板主电源电路作用与工作原理

TCL王牌液晶彩电IPL42AL整合型电源板主电源电路作用与工作原理

点击数:7487 次   录入时间:03-04 11:44:59   整理:http://www.55dianzi.com   彩电维修资料

  主电源电路的作用:将PFC电路输出的370-410V直流电压转换为+24V,+12V电压(因机型而异,有的为一组输出电压,有的为2-4组输出电压),为主电路板、伴音功放电路、逆变器电路供电。

  2.工作原理

  当电源板收到的P-ON信号为高电平时,开关机控制电路Q808导通,+3V3电压通过R820,Q808后流过光耦合器U802的1,2脚,此时U802的3,4脚导通,将PNP型晶体管Q811的基极电压拉低而导通,输出VCC电压,该电压分两路:一是送到开关机继电器K801,使K801吸合,为PFC电路和主电源供电,整机进入开机状态;二是送到PFC电路,为U806提供工作电压,PFC电路启动工作,将主电源和逆变器升压电路的供电提升到390V。

  TCL液晶彩电IPL42AL整合型电源板中主开关电源电路由驱动控制电路U805(FA5571N),大功率开关管(MOSFET)Q803、开关变压器T801、取样误差放大电路U808、光耦合器U803等元器件组成,产生+24V/2A:一是通过连接器输出,向负载电路提供电压;二是为电源板上的逆变器振荡控制电路供电。

  遥控开机后,继电器K801吸合,AC220V电压经抗干扰电路滤除干扰脉冲后,通过整流滤波和PFC电路为主电源提供约390V的VBUS电压,该电压一是经开关变压器T801的二次绕组1-2-3加到大功率开关管Q803的漏极;二是通过R827,R826和U805的内部从6脚(VCC)对电容C802进行充电,当C802的电压达到9V时,U805进入工作状态,从U805的5脚输出脉冲信号,去控制Q803的导通和截止,Q803的脉冲电流在开关变压器T801的各个绕组产生感应电压。二次绕组感应电压经整流、滤波后,输出+24V/2A电压,一是通过连接器输出,为液晶彩电的主电路板供电;二是为电源板上的逆变器振荡驱动控制电路供电。T801一次辅助绕组5-6产生的感应电压一是经D829,C802整流滤波后,为U805的6脚提供启动后的VCC工作电压;二是经R887,R888分压送到U805的1脚,作为零点电流检测,对输出脉动相位进行调整。

  稳压电路由取样误差放大电路U808(TL431)、稳压光耦合器U803(PS2561)组成,对U805的2脚内部振荡电路进行控制,从而稳定地输出24V电压。

  过电流保护电路:由U805的3脚内外电路组成,通过R870对末级大功率MOSFETQ803的S极电阻R859两端的电压降进行检测。当R859两端的电压降增大,使U805的3脚电压大于保护设置值时,U805立即关闭5脚脉冲输出,达到保护的目的。

  空载保护电路:T801的二次感应电压,还经D824,C836整流滤波,得到一个约-100v的负电压,该电压经R802与3.3V电压叠加,加到晶体管Q807的基极,因为D819的钳位,正常时Q807的基极电压为负压而截止,对P802的12脚BL-ON点灯控制电压不产生影响。当24V电压空载或者负载极轻时,U805处于间歇工作模式,电流变小,输出电压降低,C836的负压不足时,Q807的基极电压变为正向电压,将BL-ON电压拉低,逆变器电路停止工作。

  3.识图技巧

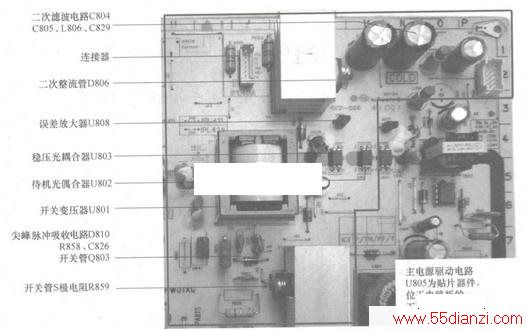

  TCL液晶彩电IPL42AL整合型电源板主电源电路在电路板上的实物如下图所示。由于主电源工作电流大,输出开关变压器体积大,一次MOs开关管和二次整流管工作时均发热,所以均安装在散热板上,二次侧采用大容量的滤波电容,输出端设有输出连接器。上述元器件均安装在电路板的正面,比较显眼,可快速对号入座找到主电源。

TCL液晶彩电IPL42AL整合型电源板主电源电路在电路板上的实物

  电路板正面的光耦合器跨接在热地和冷地之间,是稳压控制电路光耦合器U803,U803的附近是三端误差放大电路U808;主电源的驱动控制电路U805是贴片器件,位于电路板的背部。

  4.易发故障

  主电源发生故障时,三无,但指示灯亮;一次开关管Q803击穿烧熔丝,二次滤波电容失效,输出电压降低,图像纹波干扰,严重时保护关机;整流二极管击穿迫使主电源过电流保护停止工作。

  5.维修提示

  判断主电源是否正常,测量二次侧输出端C804,C805两端的+24V电压即可,如果C804,C805两端无24V电压,则主电源未工作。

  对于主电源未工作,首先测量PFC大滤波电容C840,C840A两端有无390V电压,如果电压为0,则是主电源抗干扰电路或整流滤波电路发生开路故障;如果为+300V,则是主电源或PFC电路未工作。

  如果输出的390V电压正常,查主电源驱动电路U805的8脚启动电压和6脚VCC供电,无启动电压,多为启动电路R827,R826开路;无VCC电压,则是VCC整流滤波电路R873,D829,C802发生开路故障。U805的8脚有启动电压,测量U805的5脚有无激励脉冲输出,无脉冲输出,则是U805及其外部电路有故障;有激励脉冲输出,检查Q803,T801及其二次整流滤波电路。

  主开关电源二次滤波电容C804,C805,C829易变质失效,造成+24V电压降低,输出电压降低、纹波增大,造成图像网纹干扰,严重时弘发自动关机;整流二极管D806和D824击穿,会引起主电源过电流保护,停止振荡,无电压输出。更换整流管时,需使用低压差、大功率的肖特基二极管,不能用普通整流二极管代换。

  如果测量Q803击穿,同时熔丝熔断,更换Q803前,应仔细检查T801一次侧并联的尖峰脉冲吸收电路和U805的2脚外部的稳压控制电路元器件是否发生开路、失效、漏电故障,避免再次损坏Q803。
