2．工作原理
遥控开机后，主板微处理器输出的逆变器高电平开启指令BL-ON从连接器P802的12脚送入逆变电路OZ9926A的19脚（点灯控制端），同时微处理器输出的DIMP亮度调整电压从P802的11脚输入逆变电路，经分压后送到OZ9926A的11脚，OZ9926A内部振荡电路开始启动，经内部处理后从23,4脚输出高端HDR1、低端LDR1第一组激励脉冲，送到推动电路Q913,Q914，放大后驱动对管Q905/Q909和Q906/Q912,推挽放大后送到推动变压器，02;OZ9926A从2,5脚输出高端HDR2,低端LDR2第二组激励脉冲，送到推动电路Q920,Q915，放大后驱动对管Q908/Q911和Q907/Q910，推挽放大后送到推动变压器T901。
推动变压器T901的二次侧两个绕组的激励脉冲分别送到Q916,Q901,Q919,Q902桥式推挽电路上臂放大电路；推动变压器T902的二次侧两个绕组的激励脉冲分别送到Q917,Q904,Q918,Q903桥式推挽电路下臂放大电路。经推挽放大后在T903,T904一次绕组产生交变电流，在T903,T904的二次高压绕组产生交流高压，升压后经P901,P902为背光灯供电。
其中Q916-Q919的作用是为缩短Q901～Q904的电压上升沿时间，降低损耗。

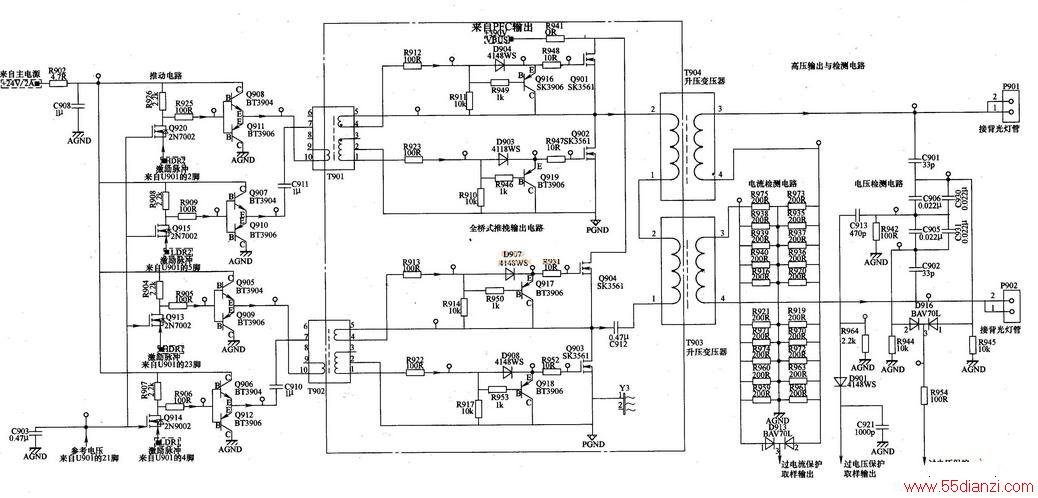

该电源逆变器电路在高压输出端设有完善的过电流、过电压保护电路，如图1-23和图1-24右侧所示。
1）灯管电流的检测流程：变压器T903,T904的二次电流（灯管电流）通过回路中串联的R959,R961等电流取样电阻产生电压降，经D913整流后转换为电流检测电压，通过分压、滤波后送到U901的13脚，通过IC内部的检测，调整两个驱动管的相位差，改变一次绕组占空比达到二次电流恒定。当13脚电压低于2V时，则定时器动作，15脚（TIMER）外接电容开始充电，达到2.9V之后，保护电路启动。
2）过电压检测信号流程：变压器T903,T904二次侧输出的高压，经C901,C906,C902,C905等电容分压后，输出检测电压。通过D916整流输出的检测电压，经R915,R924分压送到U901的12脚；正常时如果该脚电压高于16脚（OVPT）电压，15脚（TIMER）外接电容开始充电，达到2.9V之后，保护电路启动。
3）灯管拉弧检测电路：通过C913取样的拉弧电压达到Q922的导通电压时，则Q922进入导通状态，同时会使Q924也导通，将VREF（5.5V）分为三路：
第一路通过D902送到OZ9926A的12脚（输出电压检测脚），使过电压保护电路动作。
第二路通过D905再经过R927给OZ9926A的15脚（TIMER）外接的延时电容C915充电，延时时间缩短；当电压充到2.9V后就保护，关闭输出。
第三路使Q923导通，将OZ9926A的14脚（SSTCMP）电压拉低，降低驱动的占空比。
拉弧检测电路的三个支路全部动作，达到拉弧快速保护的目的。
4）灯管开路保护（高压插座松脱保护）原理如下：一是当灯管全部开路后，启动时以最大占空比工作，变压器二次电流还不够，OZ9926A的13脚（ISEN）检测到的电压偏低而保护；二是当其中一个高压插座松脱时，启动后变压器二次电流偏小，因此占空比变大，插座松脱的变压器二次负载极轻，电压升高，OZ9926A的12脚（VSENPOL）检测到异常高压，过压保护电路启动保护。
3．识图技巧
由于逆变器工作于高电压、大电流状态，升压输出MOs开关管工作时发热，所以安装在散热板上，升压输出变压器体积大，二次输出电压近千伏，输出端设有输出连接器与背光灯相连接。上述元器件均安装在电路板的正面，比较显眼，可快速对号入座找到逆变器电路。
4．易发故障
背光灯逆变器电路发生故障时，一是引发背光灯始终不良故障，有伴音、无图像；二是引发开机瞬间背光灯点亮，数秒钟后背光灯熄灭。
5．维修提示
检修背光灯始终不亮故障时，首先检查逆变器板工作条件。测逆变器U901的20脚＋24V供电、19脚点灯控制电压、11脚亮度调整电压是否正常。如逆变器板工作条件正常，则检查U901的23,2,4,5脚有无激励脉冲输出，无激励脉冲输出，则故障在U901及其外部电路，否则故障在推动电路和桥式推挽输出升压电路。
如果开机的瞬间，有伴音，显示屏亮一下就灭，则是逆变器保护电路启动所致。如果背光灯灯管亮后马上就灭，则是过电流保护所致；如果灯管亮is后才灭，则是过电压保护电路启动。逆变器部分过电压、过电流保护电路主要对OZ9926A的12脚和13脚电压进行控制，检修时，可在开机后保护前的瞬间通过测量OZ9926A的12脚和13脚电压判断保护电路是否启动。如果12脚电压异常，则可判断电压反馈电路引起保护；如果13脚电压异常，则可判断电流反馈电路引起保护。
