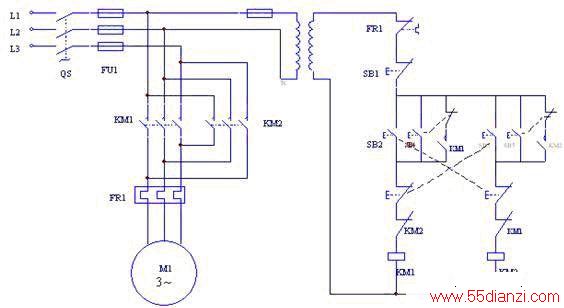

电路如下图所示SB1为停止按钮，SB2为KM1继电器的启动按钮，SB3为KM2继电器的启动按钮，SB4为KM1点动按钮，SB5为KM2的点动按钮。当按SB2时KM1交流接触器线圈通电，KM1自锁。KM1主触头闭合，电动机通电连续运转。当按SB4时，SB4按钮常闭触点断开，切断KM1的自锁。SB4按钮常开点闭合，点动实现KM1交流接触器的控制， KM2交流接触控制原理同KM1交流接触器相同。KM1、KM2交流接触器可实现电动机的正反转控制。
