电磁抱闸制动控制电路

　　机械制动是利用机械装置使电动机在切断电源后迅速停转。目前，采用比较普遍的机械制动设备是电磁抱闸。电磁抱闸主要由两部分组成，即制动电磁铁和闸瓦制动器。
　　

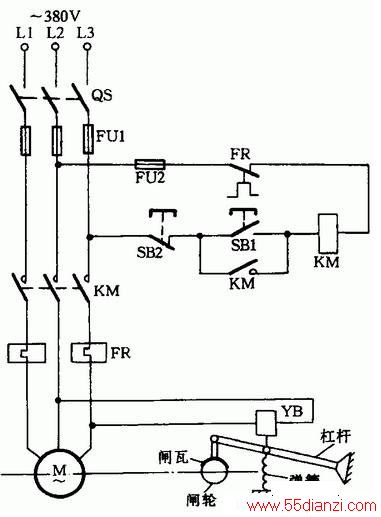

　　电磁抱闸制动的控制线路与抱闸原理如下图所示。当按下按钮sBl，接触器KM线圈获电动作，电动机通电，电磁抱闸的线圈YB也通电，铁芯吸引衔铁而吸合，同时衔铁克服弹簧拉力，迫使制动杠杆向上移动，从而使制动器的闸瓦与闸轮松开，电动机正常运转。当按下停止按钮SB2，接触器KM线圈断电释放，电动机的电源被切断时，电磁抱闸的线圈也同时断电，衔铁释放，在弹簧拉力的作用下使闸瓦紧紧抱住闸轮，电动机就迅速被制动停转。
　　
　　这种制动在起重机械上以及要求制动较严格的设备上被广泛采用。当重物被吊到一定高度，线路突然发生故障断电时，电动机断电，电磁抱闸线圈也断电，闸瓦立即抱住闸轮使电动机迅速制动停转，从而可防止重物掉下。另外，也可利用这一点将重物停留在空中某个位置上。
