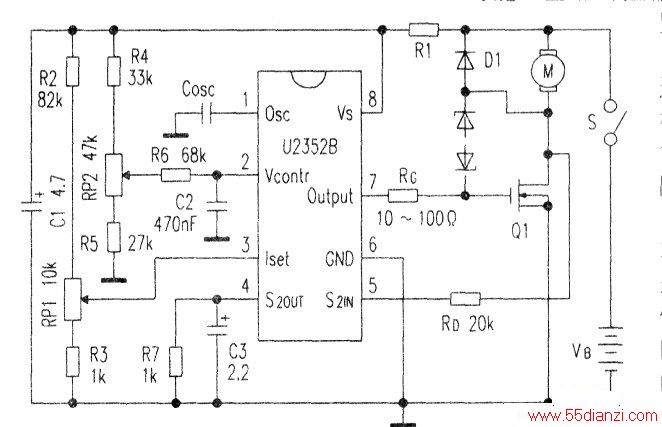

TEMIC半导体公司推出一种直流负载脉宽调制(PWM)功率控制器U2352B单片IC，不仅可用于高性能时钟产生器、调光器和卤素灯控制器，而且还可以应用于电池供电的电动螺丝刀这类机械工具中电机转速的控制，实际电路如下图所示。
直流电压经限流电阻Rl和电解电容器Cl滤波，加于lC的⑧脚(Vs)。IC⑧脚内有一个电源电压限制电路，将Vs限制在6.8V。Vs的导通门限电压是5.2V，‘关断门限电压是4.7V，电源电流Is不大于40mA。若设最低工作电压是VBmin，
最高电源电压为VSMAX，最大电源电流是ISMAX，IC外部元件消耗的电流为Ix，则串联电阻R1的最大取值由下式决定：
lC①脚与地之间的外接电容Cosc决定IC的振荡频率：.
IC脉宽控制时钟频率可高达50kHz。
U2352B的②脚为控制电压输入脚。
如果①脚上三角波电压低于②脚上电压，lC的输出逻辑电路将使输出，级开通。调节PR2，可调节②脚上的控制电压，从而可通过Q1，控制直流电机转速。调节PR1．可以改变③脚电流监控设定点。lC内置负载电流监控器，巧妙地利用低压功率MOSFET开通电阻RDs (on)上的压降，并通过RD输至IC⑤脚，从而实现负载电流的检测与控制。IC⑤脚与④脚之间在内部设计有一个电流开关( S2)，在MOSFET (QI)开通时，S2则闭合。假如④脚上的电压超过③脚上电压设定值，IC输出级将阻塞。为使IC重新工作，需切断电源开关S，再接通。
U2352B内置温度监控电路。只要IC结温超过140C．lC将关断输出级，从而实现超温保护。
在lC工作电压上升和下降期间，有可能产生非可控输出脉冲，这可由IC内监控电路抑制。
负载电流也可以通过Q1源极串联电阻采样，尔后通过一支电阻馈送到④脚（此时可删除R7，⑤脚不用）。
阻尼二极管D1和功率场效应管视负载而选取。为提高系统可靠性，在Q1的漏栅极之间还可连接两支背靠背的稳压二极管。
