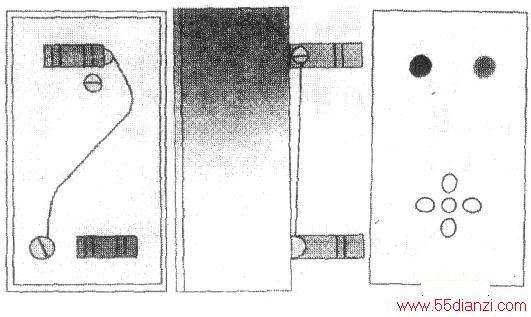

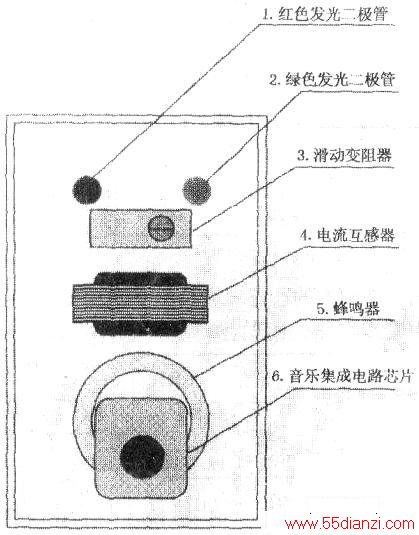

这是一种与普通常用熔丝相仿的新式熔丝（见上图），可以随时检测并显示电路中用电情况。当电路中电流较小时，其中的绿色安全电流指示器会发光，表示电路现在比较完全。当电路中电流较大时，红色指示器就会发光，表示报警。而当电流继续增大到一定数值时，则将会听到报警音乐，表示已不能再增加用电量了，否则熔丝将要烧毁，引发停电事故。其中报警电流值可人工手动调节，具有较强的灵活性。同时，所有的电子元器件都做在熔丝内部（见下图），集成度较高，可很方便的使用。
声光报警熔丝的工作原理是在主回路中串入一个超小型电流互感器T，将主电流变流后供给声光报警系统，驱动系统工作。如下图所示为声光报警熔丝的内部电子线路图。T是一个超小型电流互感器，它的作用是从主电路中获取极小的一部分电能提供给声光报警系统。由手该电流互感器的初级阻抗非常小，将它串接在主电路中，正常使用的时候，一般初级线圈上的电压降小于0.1V（仅为220V电压的二千分之一），故可以认为对主电路没有影响。
EL1、EL2分别为一红、一绿两个发光二极管2EF31。利用电流互感器的抽头，将红色发光二极管接在匝数较小的抽头上，绿色二极管接在匝数较大的抽头上。当主电路中电流约为0.5A时，绿色二极管发光，当电流增大到约1.1～1.2A时，红色发光二极管也开始发光，发出报警信息。如需调整动作电流值，可选用带所需变比抽头的电流互感器，以检测再微小或再大的电流值。
VD和C组成一整流电路，将电流互感器二次侧的交流电整流为直流电压叠加在R(滑动变动器220Ω/0.25W)上。该变阻器的输出接在一音乐报警集成块上。当主电路的电流达到一定值时，启动声音报警系统。音乐集成块RF-40功耗仅几毫瓦，实际应用时可根据需要选择不同的声音报警集成块来放出不同的报警声音。声音报警的启动电流值可通过调节变阻器R来实现（调节范围0.4-5A）。
目前工厂中大多数MCC盘控制回路都没有电流指示，因此对220V控制回路运行状态的监测不是很有效。使用这种声光报警熔丝后，就可以随时掌握每个MCC盘控制回路的运行电流情况，并适时发出直接生动的状态报警信息。
