工厂的气力输送系统严格要求启动时风机先开，进料电机后开，停机时，进料电机先停，风机后停，否则会造成系统堵塞事故。原先的都是手动分别启动和分别停止风机和进料电机，常因启停频繁而致疏忽使启停顺序错乱。后将启动电路改为连锁控制，这才保证了启停顺序的正确。电路见图。最近，又再次改进，使整个气力输送系统的启动和停止只用一只按钮控制，启动时，风机运行正常后，进料电机才自动启动，停机时，进料电机先停止，待系统排空后，风机才自动停止，彻底杜绝了堵塞事故的发生。电路如下图所示。该电路同样适用于有类似要求的场合，如某些机床的冷却控制，一些特殊工作场所的通风控制等。
工作原理：上图中，启动时，只有先按下风机启动按钮QA1，交流接触器JC1吸合自保，风机启动，JC1串在JC2回路中的一个常开触点闭合，这时按下QA2才能使JC2吸合，进料电机M2启动。同时，JC2的一个常开触点将风机的停止按钮TA1短接。保证了风机先于进料电机启动。停机时，只有先按TA2．使JC2释放，进料电机停止，这时，按下TA1才可使JC1释放，风机停止。保证了风机后于进料电机停止。

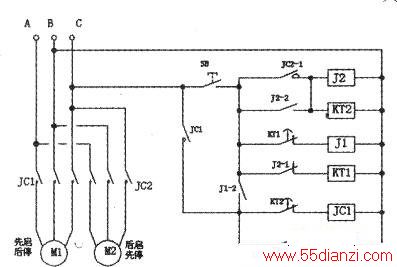

下图中，整个系统由一个按钮SB控制。启动时，按一下SB，继电器Jl和时间继电器KT1同时得电，J1-1断开，J1-2闭合，JC1吸合并自保，风机启动。延时一段时间后，KTI动作，其常闭接点断开，J1释放，J1-2断开使辅助控制电路的J1、J2、KT1、KT2部分全部与电路隔离，J1—1闭合．JC2吸合，进料电机启动。同时，串在继电器J2回路的JC2的一个辅助常开触点JC2—1闭合，为停机做好准备。停机时，再次按下SB，J2和J1同时吸合，J2-2闭合自保使时间继电器KT2得电进入延时状态，J2-1断开KT1的供电回路．使KT1在停机延时期间不工作。J1吸合后,J1-1断开，JC2立即释放，进料电机M2停止，J1-2闭合，使松开SB后的辅助控制电路继续工作。延时一段时间后，KT2动作．其常闭触点使JC1失电释放，风机停止，同时，JC1的辅助常开触点使整个控制电路断电，回到待启动状态。
电路中．KT1和KT2可选用一般启动控制用、工作电压为380V的时间继电器。J1和J2用小型380V交流继电器，如果不易找到380V的继电器，也可用220V的，只要将图中的J1和J2线圈的公共端接到零线(N线)便可。KT1的延时时间调节到稍长于风机从启动到稳定运行的时间，KT2的延时时间调节到稍长于进料电机从停止到系统排空的时间。
