转子回路串接电阻器、时间继电器控制启动，就是先将所串接的电阻器全部串入转子绕组中，作降压启动。

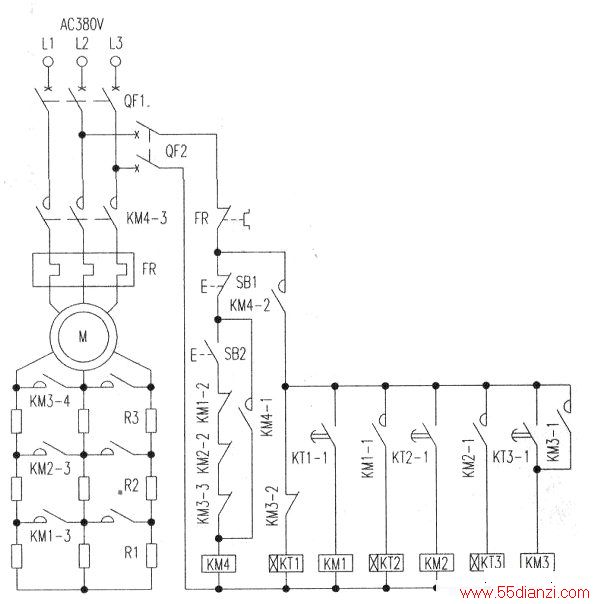

然后通过得电延时时间继电器延时短接电阻，使电动机完成启动进入正常运行状态，该电路原理如下图所示。
先合上主电路断路器QF1与二次控制电路断路器QF2。按下启动按钮SB2，因常闭触点KMl-2、KM2-2、KM3-3都闭合，交流接触器KM4线圈得电吸合动作，其常开辅助触点KM4-1闭合自锁，其主触点KM4-3闭合，接通三相电源电路；此时因触点KMl-3、KM2-3、KM3-4都处于断开状态，使绕线式异步电动机M的转子绕组串接全部电阻器Rl、R2、R3，减小启动电流，电动机M降压启动运行。与此同时，常开触点KM4-2闭合，得电延时时间继电器KT1线圈得电吸合动作，其串接于接触器KM1线圈回路中的得电延时触点KT1-1延时闭合，交流接触器线圈KM1得电吸合动作，其常开主触点KMl-3闭合，将电阻Rl短接；同时，常开触点KMl-1闭合，接通时间继电器KT2线圈回路，且KT2得电吸合动作，待启动电流减小一定值时，得电延时闭合常开触点KT2-1延时闭合，将交流接触器KM2线圈回路接通，KM2得电吸合动作，其常开主触点KM2-3闭合，将电阻R2短接；同时，常开触点KM2-1闭合，接通得电延时时间继电器KT3线圈回路，时间继电器KT3得电吸合动作，启动电流继续减小到一定值，KT3的常开延时闭合触点KT3-l延时闭合，接通交流接触器KM3的线圈回路电源，KM3得电吸合动作．其常开辅助触点KM3-1闭合自锁。其主触点KM3-4闭合，将转子绕组串接的所有电阻器都短接起来，电动机进入全压正常运行状态。
在电动机M投入全压运行后，也就是在交流接触器KM3得电吸合动作后，KM3的一个串联于时间继电器线圈KT1回路中的常闭触点KM3-2断开，切断时间继电器KT1线圈电源，使其常开延时闭合触点KTl-1断开，切断交流接触器KMI电源，KM1失电释放，其触点KMl-3复位断开；同时触点KMl-1复位断开，切断时间继电器KT2线圈电源，KT2失电释放，其延时触点KT2-1复位断开接触器KM2线圈电源．KM2失电释放，其主触点KM2-3复位断开；同时，触点KM2-1复位断开时间继电器KT3线圈电源．KT3失电释放，其触点KT3-1复位断开；但因触点KM3-1已闭合，将交流接触器KM3自锁，促使电动机投入全压正常运行时，只有交流接触器KM4、KM3得电吸合，而其他的交流接触器KM1、KM2和时间继电器KT1、KT2、Krl3都失电释放，减小了线路功耗，节约电能。
