一、装置简介
微机监控电机保护器是目前国内低压电机保护器家族中的较新产品，它采用单片机技术和EEPROM存储技术研制而成，具有参数测量精度高、显示直观、故障分辨准确可靠、保护功能齐全等特点，保护器可配置RS485串行数据’通信接口，实现与计算机的通讯功能，并由计算机对电机实施远程检测和控制，因此是目前较理想的低压电机保护产品，广泛应用于石油、化工、电力、冶金、煤炭、轻工、纺织等行业。本文以WDB系列微机监控电机保护器为例介绍该产品的技术性能及使用知识。
二、主要技术指标
1．测量范围：电流OA~9999A．电压AC150V~AC500V，
2．测量精度：1.5级。
3．保护触点容量：AC220V/5A,AC380V/3A，电寿命≥105次。
4．启动时间整定范围：ls-99s，在启动时间内，只对断相、过压、欠压、短路、漏电及三相电流不平衡进行保护。
5．过压保护：当工作电压超过过压设定值时，动作时间≤5.Os。
6．欠压保护：当工作电压低于欠压设定值时，动作时间≤lOs。
7．断相保护：当任何一相或两桐断开时，动作时间≤2.Os。
8．不平衡保护：当任何两相间的电流值相差大于保护设定值时，动作时间≤2.Os。
9．堵转保护：当工作电流达到额定电流的3-8倍时（保护电流倍数可设置）．动作时间≤0.5吕。
10．短路保护：当工作电流达到额定电流的8倍以上时，动作时间≤0.2s。
11．漏电保护：漏电电流≥50mA时（电流值可设定）．动作时间≤0,2s。
12．过流保护：过流保护具有反时限动作特性，保护动作时间可根据用户需要自行设定。
三、型号规格

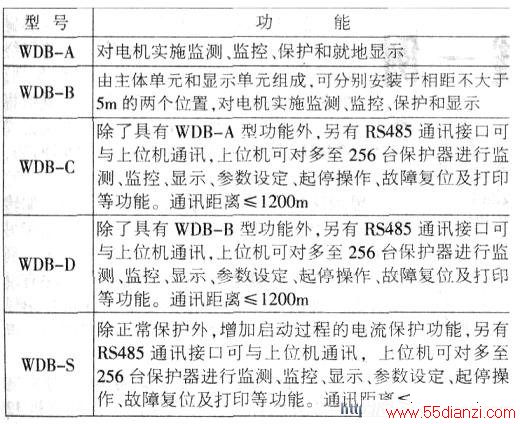

1．型号WDB系列微机监控电机保护器有5个型号，相应功能见下表。
2．规格选择WDB系列微机监控电机保护器根据被保护电机功率的不同，有6种规格，详见下表。
四、操作使用方法
1．电气接线
(1)-次电路接线
保护器的一次接线采用穿线式或穿绕式，即10A、50A、100A、200A的保护器预留有一次线穿线孔，只须将电机的一次导线从穿线孔穿过即可。
而对于400A和600A两种较大规格的保护器，则必须通过二次电流为5A的三只电流互感器接人．即将电流互感器二次导线在保护器的穿线孔中穿绕5匝就能使保护器获取相-应的电流信号。
过电压和欠电压保护的电压信号从保护器的工作电源上获取。
(2)二次电路接线
二次电路接线因保护器的型号和功能不同而略有差异。
WDB-A型和WDB-B型保护器没有通讯功能，所以无须连接RS485通讯线。WDB-C型、WDB-D型和WDB-S型具有通讯功能，应将两条通讯线连接在保护器接线端子的TA和TB端，详见图1。
漏电保护功能是WDB系列保护器的可选功能，如果订货时指明保护器应具有漏电保护功能，则应选用适当规格的零序电流互感器，将该互感器的二次连接到保护器接线端子的Kl和K2端。
保护器的工作电源为AC220V±15%或AC380V正负15%（用户订货时可选），50Hz正负2%。该电源同时是过电压和欠电压保护的电压取样信号，接到1号和2号端子上。
10A、50A、100A、200A等四种规格保护器的保护触点与电机、启动停止按钮等元件的一般接线如图2所示。其中一次导线直接从穿线孔穿过。图中J1是保护器保护出口继电器的常闭接点，电机停运及运行正常时该触点闭合，任何一种保护动作时该触点都会断开。该触点一旦断开，交流接触器KM线圈即失电释放，电机断电停止运行得到保护。保护器保护出口继电器常闭接点Jl的连接参见图l，相关电路接至3号和4号端子即相当于将J1接入电路。
对于400A和600A两种较大规格的保护器，由于一次导线截面积较大，将其从穿线孔直接穿过具有一定难度，保护器设计时选择了一种方便操作的方案，即通过3H二次电流为5A的电流互感器接入，如图3所示。3只电流互感器的二次导线分别在3个穿线孔中穿绕5匝后连接成星形．保护器即可获取电机的电流信号。电机的其他二次电路连接与图2的介绍类似，此处不再赘述。
2．参数设置
WDB系列微机监控电机保护器投入运行前必须对其进行功能参数设置才能正常工作。通过对保护器面板上的按键进行操作可以设置功能参数。保护器的参数设置须在接通工作电源后、电机启动之前进行，这时按一次设置键，设置指示灯亮，显示器显示”H05”，提示可以设置启动时间，之后用移位键选择欲设置修改的位，选中的位数字会闪烁，用数据键修改闪烁位的数值（每按一下数据键数值加1）．修改完毕再按一次设置键，即可进入下一个参数的设置状态。

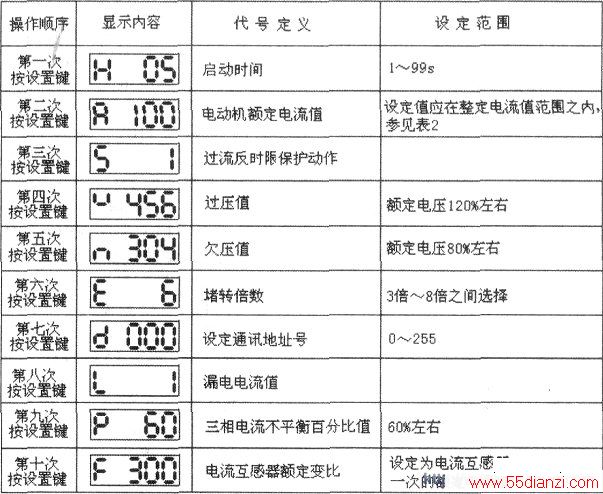

如此直至所有参数设置完毕，按复位键退出设置状态，显示器显示“STOP”，设置过程结束。具体的设置过程可参见下表。
电机在启动或运行状态时按设置键无效。
如果没有RS485通讯接口，没有漏电保护功能，则第七次按设置键和第八次按设置键之后的参数设置无效．可用连续按压设置键的方法跳过相应设置程序。参数设定完毕，按复位键，保存设定值，退出设定状态。
3．运行操作
保护器接人工作电源后，显示器显示“STOP”，即停止、停机之意。按压图2或图3中的启动按钮SB2即可启动电机，启动时显示“一…”，启动结束进入运行状态时显示电流相别代号和三位电流值，例如图4中显示器显示的“A080”，表示当前显示的是A相电流，电流值为80A。此时按数据键，显示电压值，之后按复位键则固定显示某相电流值，再按复位键则恢复三相电流循环显示状态。按压图2或图3中的停机按钮SBI．电机停止运行。
4．电机故障时的保护及显示
电机在运行过程中，如果有任何一项运行参数达到或超过了设定的保护值，保护器的显示器就会显示相应的故障代码，并在跳闸前不停闪烁，显示内容因故障而异可能是图4中的某一种。经过设定的延时时间后电机会受保护器控制眺闸断电，从而使电机得到保护。
5．计算机远程通讯系统与保护嚣的连接

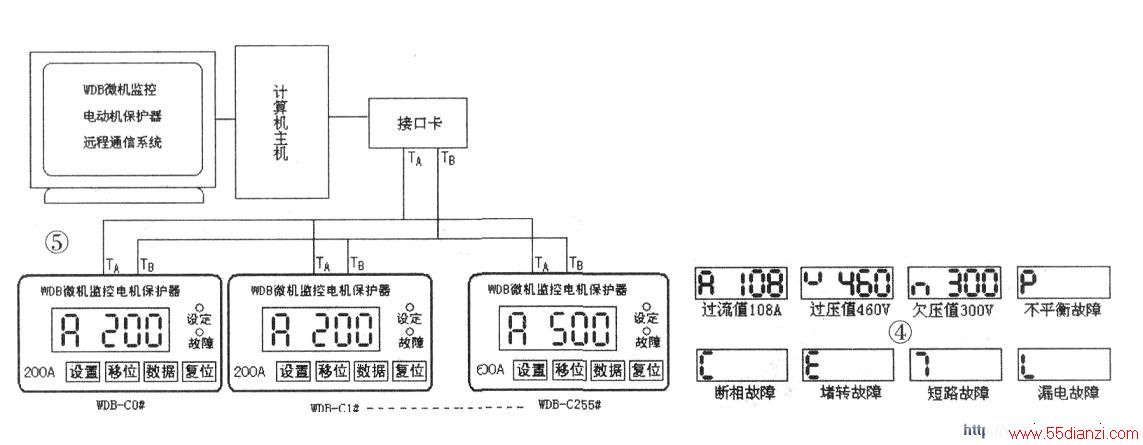

WDB-C、WDB-D、WDB-S型微机监控电机保护器通过RS485通讯接口与远程计算机主机之间的连接示意图见图5．，通讯距离≤1200m。每台上位机（计算机主机）可与多至256台WDB-C、WDB-D、WDB-S型微机监控电机保护器进行通讯。每台保护器都应设置自己的通讯地址号。上位机可对每台电机保护器的保护参数进行修改，并能对每台电机进行启动或停机的操作控制。
