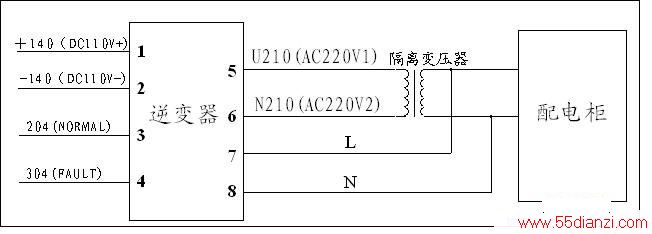

电力机车25T单相逆变器外部接线图如下图所示:
逆变器共有8根对外接线,全部采用压接式接线端子。其中,1和2号接线端子可压接的导线规格为0.5mm2~10 mm2;3、4、7和8号接线端子可压接的导线规格为0.08mm2~4 mm2;5和6号接线端子可压接的导线规格为0.2mm2~6 mm2。隔离变压器装在充电机箱内,次边输出L、N送到控制板用来检测输出电压是否正常。
