感应式电流数字显示控制仪是一种操作方便读数精确、功能齐全的新型仪表，它是现代化电力系统工业自动化交流电流检测控制仪表。仪表采用CMOS式数字转换器、线性大规模集成电路和用独特的电流感应器新技术相接合，具有显示精度高，控制电流性能好、抗震性能强、可靠性佳、读数清晰、无视差、可远距离观察、体积轻巧、安装方便等优点。
仪表的数字显示与控制功能如下：

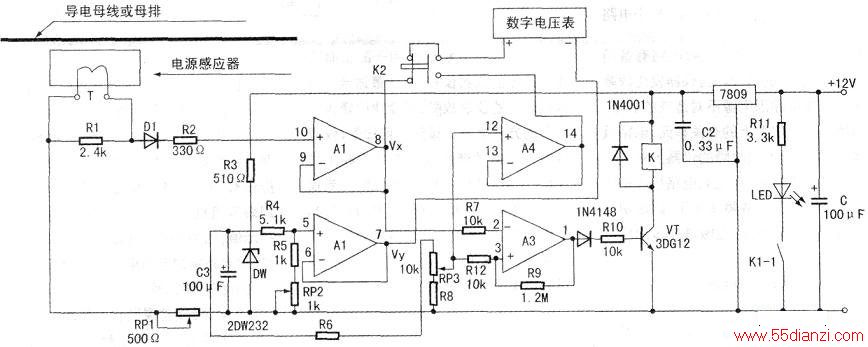

上图是感应式电流数字显示控制仪的方框图，该系统具有电流显示又有电流大小的控制功能，其控制电流精度可达1安培，显示电流可从1～1999A。整个电路是由电流感应器的电压变换电路、基准电压电路、电流比较电路、电压稳压电路、电源电路以及数字电压表等单元组成。下图感应式电流数字显示控制仪的实际电路图。电路调整用D4仪表O～1.5KA的电流档和感应器按同一电路进行电流调整。电流感应信号电压变换电路由T和R1，及R2、RP1、A1组成、电流的大小由电流感应信号电压所决定。电流变化量转换成电压变化量，再由A1输出。
调整RP1可改善误差，使刻度标定得以实现。基准电压电路由R3、R4、R5、DW、RP2构成，所产生的恒定电压由A2输出作为测量参考电压、以实现量纲转换。电流比较驱动电路、由R6至Rl0、RP3、A3构成，此电路把与A1输出正比于电流的电压与设定电流电压进行比较，由A3的输出端电平变化来控制继电器工作，从而实现自动控制。R9用来改善比较电路的滞迟特性、电流设定范转由R6、R3、R8三个电阻的比值来决定。显然改变R6、R8、RP3的值可方便地改变电流的设定范围。图中K2为电流显示方式的转换开关，按入时显示设定电流值、放开时显示测定的电流值。
该感应式电流数字显示控制仪的功能与特点：它打破了传统的电流互感器要串联在电路中才能来测量电流方法，解决了准确性差和安全性问题。它有以下几点好处。
1、因为不用铁芯进行磁耦合，清除了磁饱和铁磁谐振现象．使其运行稳定性好，保证系统运行的可靠性。频率响应范围一般在50Hz。它最大的优点是不需要串联在电路在工作，只要靠近导电体就可以测量电流，所以跟电压高低没关系。
2、它不像电流互感器要电流转换，仪表转换，才能够显示电流，感应器可直接把交流电流转变成电压信号来显示电流，所以它的测量精良比电流互感器高。实现了无比值的电流测量和计量。减少了互感器在测量电路中的转换环节，它可在1~1000A测量范围内不需要换感应器和数字显示控制仪。
3、解决因选择不当比值的电流互感器而造成计量显示不准确的问题，消除因二次线开路造成设备人身事故的隐患，实现了安全可靠的标准。
4、电路较为简单，体积小，安装拆卸方便、扩大了测量范围不受电流的极性限制，并且可遥测遥控，这是电器智能数字化新型仪表的共同特点。
