由CD4013组成的轻触式延时开关电路

由CD4013组成的轻触式延时开关电路

点击数：7777 次录入时间：03-04 11:57:49 整理：http://www.55dianzi.com 定时控制电路

由CD4013组成的轻触式延时开关电路

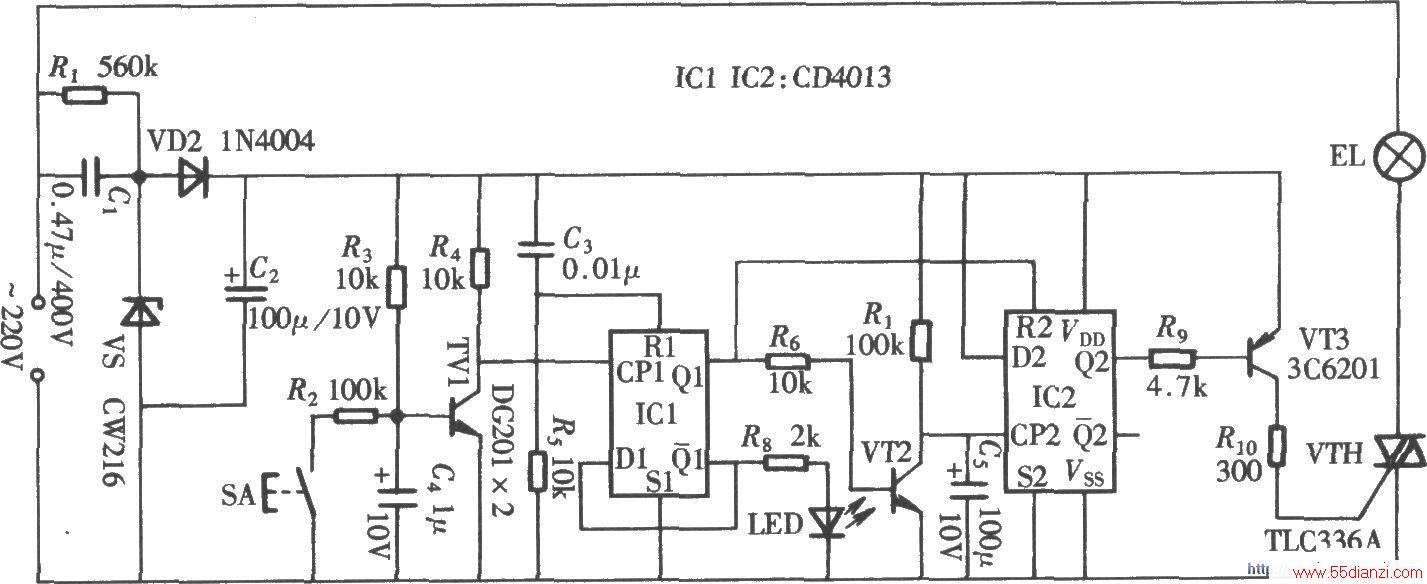

如图所示的轻触式延时开关主要由一只双D触发器CD4013组成，它可用作某些设备的电源开关，也可用作照明延时开关，它还具有停电自锁功能，电路组成如图所示。

本文关键字：开关 定时控制电路，电器控制 - 定时控制电路
