带LED显示的时钟程控浇花机

  摘要：给出了一种利用PTC6432制作的带LED显示的时钟程控浇花机的应用电路，介绍了该浇花机电路中各按键的作用。举例说明了浇花时钟控制操作，并给出了部分程序设置例证。

    关键词：程控 时钟 浇花机 PTC6432

城市家庭普遍都养有花草。当人们出差或外出旅游时，花草便可能干枯。文中介绍的这种浇花机不仅能实现浇花的自动控制，还具有数码显示的时钟功能。

1 电路原理

PTC6432是4路（可扩展为16路）可编程时间控制器。具有定时精度高、功耗小、24小时自动循环、编程简单、工作可靠性高等特点。

本电路采用4位共阳LED来显示时间和编程。PTC6432的5脚为电磁阀驱动器。用户编好程序并运行后，当设定的浇水时刻到来时，该阀动作，开始浇水。

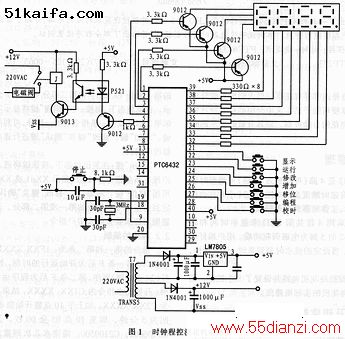

该时钟程控花机电路共设置了8个按键。图1所示为该浇花机的实际电路图。

2 操作及程序编制

2.1 主要按键操作

“停止”键：在任何情况下按该键后，即进入复位状态、等待用户进行其它按键操作。但此时内部时钟仍在运行。

“校时”键：若晶振精度不高或时钟误差较大（超过1秒/天）时，可按此键进行校正。按下后，LED显示原校准参数（即每天的修正时间），如EOXX，或 EFXX，前者表示每日加快XX秒，后者表示每日减慢XX秒。此时可用“移位”键、“修改”键及“确认”键重新设置修正量。

“编程”建：在复位状态下，按此键可进入编程状态，同时LED显示用户程序当前指令的内容。该系统的用户程序由小于或等于32条指令组成。每条指令的第一部分（XXd1）和第二部分（XXd2）分两次显示。在此状态下，每按一次“编程”键将显示本条指令的第二部分或下一条指令的第一部分，可利用“移位”键、 “增加”键、“修改”键和“确认”键进行逐条指令的修改或编制。

“显示”键：在复位状态下，按该键将进入显示用户程序当前指令号。LED显示XXd1或XXd2，此时可用“移位”键、“增加”键、“修改”键及“确认”键来指定当前指令号和指令的第一或第二部分，连续按此键则可逐条检查修改用户指令。

2.2 程序的编制

指令的第一和第二条为：1FXX XXXX；2FXX XXXX，第一条F后为开始运行的时刻，按时、分、秒（24小时制）顺序。第二条F后为程序运行结束时刻；开始浇水指令为C1XX XXXX，结束浇水指令为C2XX XXXX。如上午10点整开始浇水，浇水时间为5分钟，即至10点05分00秒，其指令为C1100000；C2100500。需浇水几次则重复几次即可。如用户一天内需在10点整浇水10分钟（至10：10'00），12点整浇水15分钟（至12：15'00），14点30分浇水20分钟（至14： 50'00），则用户程序为：

指令号 指令内容 注释

01D1 1F08

01d2 00 00 ;8点整开始运行程序

02d1 2F17

02d2 00 00 ;17点结束运行

03d1 C1 10 10:00'00开始第一次浇水10分钟

03d2 00 00

04d1 C2 10 ;

04d2 10 00 ;

05d1 C1 12 ;12:00'00开始第二次浇水15分钟

05d2 00 00;

06d1 C2 12 ;

06d2 15 00 ;

07d1 C1 14 ;14:30'00开始第三次浇水20分钟

07d2 30 00 ;

08d1 B2 14 ;

08d2 50 00 ;

注意：最后一条的“C”要用“B”代替。
