专用于屏幕墙的逐级延时启动控制电路

　　CATV机房内，往往有数十台彩电组成的屏幕墙监视着各频道的播出质量。开始开机肘尚可逐台进行，但当遇到跳闸等突然停电后又来电的意外情况时，所有电视机同时启动所产生的数百安培的启动电流可能在瞬间损毁220V供电装置。本文介绍一种专用于屏幕墙的逐级延时启动控制电路，可防止这种事故的发生。
　　

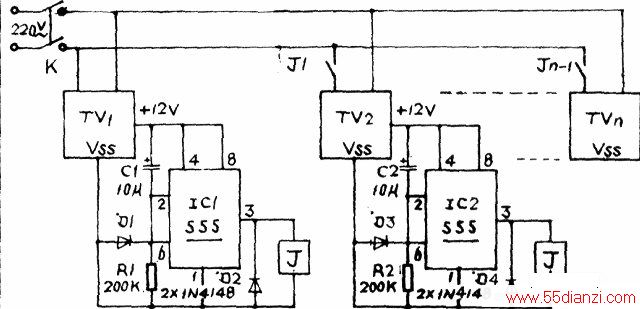

　　工作原理：该装置电路如图。在时，TV2内的12V电源又给IC2等组成的延时电路提供工作电压，再2秒后，J2吸合，TV3工作……。最后，装在TVn—l内的延时电路使Jn-1吸合，TVn工作。至此，整个屏幕墙电视机逐台启动完毕，避免了开机时所有消磁电流之和造成的危害。当突然停电或断开总电源开关时，TV1一TVn立即停机，+12V电压消失，J1—Jn—1释放，C1—Cn—1上的电荷每台电视机内加装一个小电路完成逐级启动功能。图中，TV1～TVn是屏幕墙上的n台彩电，它们的电源开关都处于常通状态。接通220V市电后，TV1首先工作，机内的+12V电源给延时电路提供工作电压。开始时，因C1初充电，时基集成电路IC1的②、⑥脚电位高于2/3VCC，③脚输出低电平。约2秒后，IC1②、⑥脚电位因C1充电渐降至1/3Vcc以下，③脚翻转为高电平，继电器J1吸合，接通TV2电源。TV2开始工作。同立即经并联于各充放电电阻R1一Rn-1上的二极管放掉，再次来电或合上总电源开关时，屏幕墙按上述过程逐台启动。
　　
　　电路中，IC1一ICn—l可用各种555时基集成电路。J都用4088或4098等型号12V直流继电器，将几组常开触点并联使用。实际制作时，根据市电供电线路容量和所用继电器触点容量，可将2—3台电视机作为一组同时启动，这样既安全又使附加电路减至最少。各延时电路就搭脚焊装于对应电视机内线路板上，将继电器触点焊线引出即可。
