由CD4017构成的三相波形发生器

点击数：7682 次录入时间：03-04 11:56:46 整理：http://www.55dianzi.com 振荡器-波形-信号电路

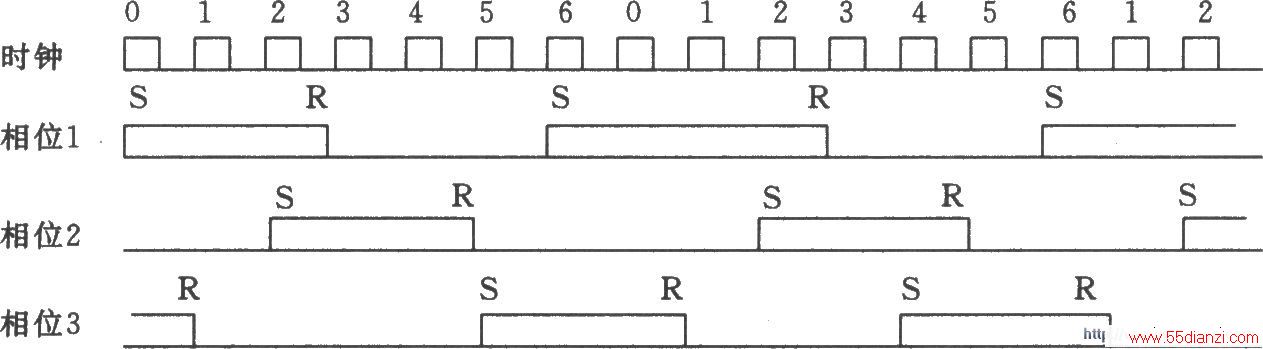

如图所示的电路能利用单相方波产生三相方波，三相输出频率范围仅受逻辑能力限制。输出频率为输入频率的1／6，实际上输入波形不一定为方波，因为双稳触发器可以整形。图中，CD4017为十进制输出CMOS计数器，具有复位功能，当计数到6时复位，然后再开始计数到6。
