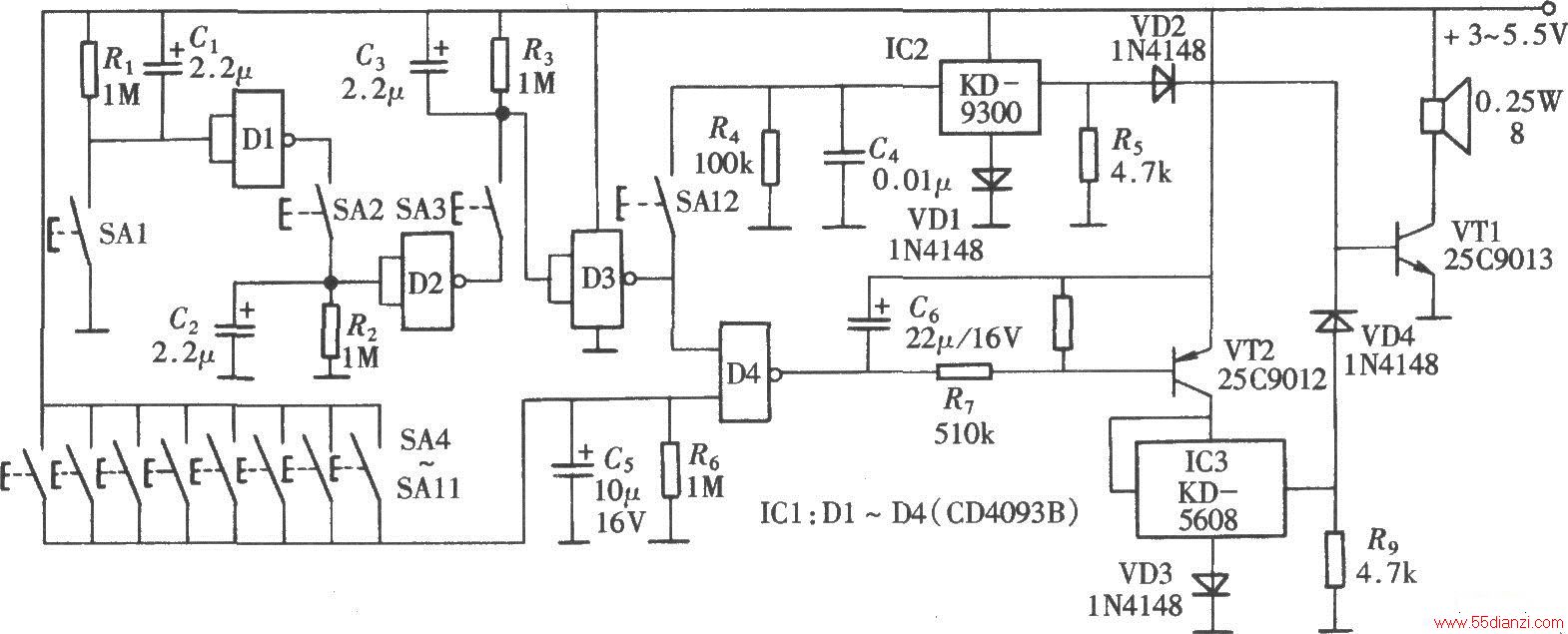

码式电子门铃实际上也是一种能区别家人和来客的门铃,由于家人知道密码,按下此种密码后,门铃发出一种音乐声。来客不知道密码,他们按下的是伪码键,门铃发出的是一段特定的声响,这就将家人与来客区别开来,电路组成如图所示。该电路由一只四-二输入端施密特触发器CD4093与两只发声电路组成,其中CD4093中的三个门Dl~D3与按钮SAl~SA3组成逻辑控制电路,用来触发音乐片电路KD9300发出音乐门铃声,主要用来识别来客是家人或亲友。
