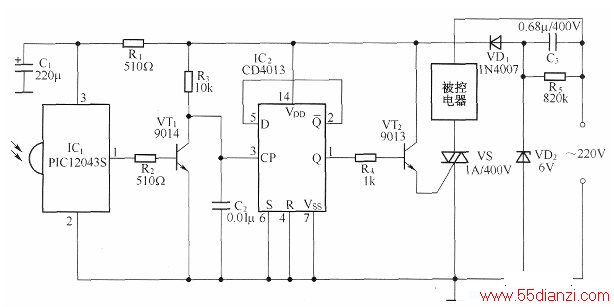

采用PIC12043S构成的红外接收控制电路如下图所示。它主要由红外接收电路、双稳态触发器、控制电路及交流降压整流电路等组成。
当IC1接收到红外遥控器发出的载频为37.9kHz的脉冲调制红外光遥控信号后，红外接收二极管将其转换成相应的电脉冲信号，经IC1内部电路处理后，由IC1的①脚输出指令信号。该信号再经VT1倒相放大加至IC：的③脚(CP端)。IC2为双D触发器集成电路CD4013，其中一个D触发器被接成双稳态触发器。当VTi每送来一个正脉冲信号时，IC2的Q端就发生翻转，形成逻辑“1”和“0”两个稳定状态。当IC2的Q端为高电平时，VT2导通，触发双向晶闸管VS，VS随之导通，被控电器得电工作。当IC1再次接收到红外遥控器发来的指令脉冲信号时，IC2再次被触发而发生翻转，其输出端Q输出低电平，使VT2、VS截止，被控电器因断电而停止工作。
