高可靠性光电开关的电路实现

      光电开关实现的中心议题：

• 光电开关的发光电路
• 带自动增益控制的光电开关接收电路

　　光电开关属于无接触测量传感器，其检测距离范围比较宽，在计数、测距和行程控制等许多测控系统中得到广泛应用。但是，光电传感器的输出信号与发光管的强度有关，与发光管和接收管的距离有关，与外来干扰光也有关。因此使用每一个光电开关时，必须首先调整接收电路的灵敏度，才能保证光电开关工作于最佳状态。

　　本文介绍了一种高可靠性的光电开关电路，带有稳频调制光以抗各种干扰，具有大功率驱动电路和光电三极管的自动增益控制特性，检测电路的输出级带有放大和施密特迟滞特性，确保整机的高抗干扰能力。

　　本电路由发光电路和光电接收电路两部分组成。它具有抗外光干扰、灵敏度可以不用人工调整，工作稳定可靠等优点，在反射式或对射式光电开关中均可应用。

　　1 　发光电路

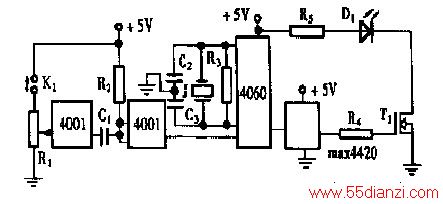

      图1 给出了一个具有大功率输出的发光二极管驱动电路，它具有发射15kHz 调制光的能力。
