基于PT2102的触摸式四档调光照明控制电路

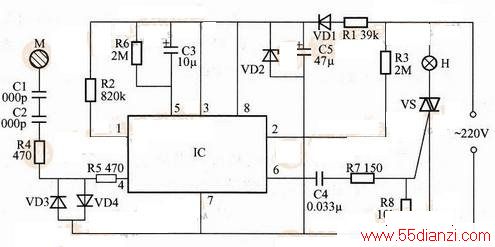

　　PT2102是采用CMOS制作工艺、标准DIP-8封装的四档步进触摸调光专用集成电路，具有静态功耗低、触摸灵敏度较高和工作可靠等特点。利用PT2102构成的触摸式四档调光照明控制器典型电路如图所示。该控制器只要用手触摸控制器金属装饰件或照明灯具灯罩即可对照明灯具进行关、弱光、中光和强光四档调光控制。它常用于台灯等照明灯具控制。

.

　　由图可知，该触摸式四档调光照明控制器由电源电路、触摸控制电路和控制执行电路组成。其中，电源电路由降压电阻R1、整流二极管VD1、稳压二极管VD2和滤波电容C5组成。实际应用时，VD2常选用9.1V、1／2W稳压二极管，如IN5999型等。220V交流电经过降压、整流、滤波和稳压后形成稳定的9V左右直流电给PT2l02供电。触摸控制电路由触摸电极片M、隔离元件C1、C2、保护二极管VD3、VD4、四档步进触摸调光专用集成电路PT2102及充放电元件C3、R6等外围元件组成。实际应用时，为确保使用者的绝对安全，C1、C2要求采用耐压1000V的CBB型聚丙烯电容器；VD3、VD4选用IN4148型硅开关二极管。控制执行电路由双向晶闸管VS、照明灯具H组成。实际应用时，VS常选用1A／400V小型塑封双向晶闸管；H选用60W白炽灯泡。
　　
　　工作原理:电路通电后，当无人触摸触摸电极片M时，四档步进触摸调光专用集成电路PT2l02第6脚无触发脉冲输出，双向晶间管VS处于截止状态，照明灯具H不亮。
　　
　　用手每触摸一次触摸电极片M时，人体感应的杂波信号经隔离电容C1、C2及电阻R4、R5送人PT2102的感应信号输入端第4脚，经集成电路内部电路处理后，由第6脚输出触发信号经C4、R7加至双向晶闸管VS的触发端，使其导通角发生变化，所以灯光的亮度就改变一档。反复触摸M，灯光亮度按弱光→中光→强光→关→弱光…循环变化。
