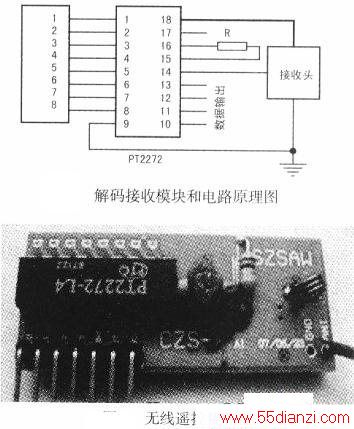

解码接收模块包括接收头和解码芯片PT2272两部分组成。接收头将收到的信号输入PT2272的14脚( DIN),PT2272再将收到的信号解码。解码接收模块和电路原理图如上图,接收板实物如下图所示。接收板工作电压为DC5V;接收灵敏度:-103dBm;尺寸(mm):49×20 x7;工作频率:315MHz;工作电流:5mA;编码类型:固定码(板上焊盘跳接设置);应用说明:与各类型遥控器配合使用,解码输出后进行相应控制,如采用单片机进行读取接收并解码数据然后控制相应的灯或电源开关。
