电焊机空载时自动断电的节电器

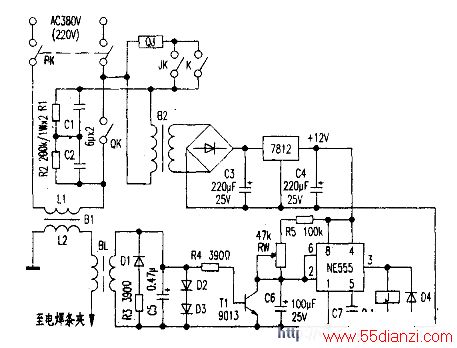

　　交流电焊机是修理业和制造业中必备的设备，但电焊机实际焊接时间常常只占到通电时间的30％～50％，造成空载耗电，因而，在电焊机不工作时使其自动断电，就可节约空载耗电。并延长电焊机寿命。本文介绍一种电焊机空载时自动断电的节电器，电路见附图。

　　工作原理：合上电闸PK接通电源（AC380V或220V）后，因交流接触器触点QK还未接通，焊机变压器B1的初级线圈Ll经串连电容Cl、C2获得弱电流供电，焊机变压器次级L2有小于15V的感应电压。另一路AC380V（或220V）电流经降压变压器B2输出约13V的交流电压，通过桥式整流和C3滤波并由7812稳压后输出12V直流电压，经NE555延时控制电路供电。电路接通后12V直流经R5、RW向电容C6充电。但由于电路接通之初C6上电压不能突变，NE555的（2）脚、（6）脚均处于低电位，低触发端（2）脚优先使NE555复位，（3）脚输出高电位，使12V继电器J吸合。继电器触点JK闭合使交流接触器QJ得电，触点QK接通，电焊机B1的初级L1、次级L2处于全电压（60V）焊接工作状态。此时，焊条如果接触工件，焊弧电流使BL次级感应电压触发Tl导通，使NE555的②脚、⑥脚继续为低电位，QK继续接通，提供焊接电源，进行焊接。如通电6～10秒（定时可调）后仍未进行焊接，电容器C6上电压充升到高于2/3VCC电压，NE555的高触发端（6）脚将触发NE555翻转，（3）脚输出低电平，12V继电器J失电。触点JK断开使QJ失电释放，其触点QK断开使焊机处于弱供电（节电）状态。

　　如果在弱供电状态，焊条与工件接触时，B1次级L2短接后产生的电流，在BL次级产生高于O.8V的感应电压，使T1导通，电容器C6上的电压迅速经Tl放电而下降到低于l/3Vcc电压，（2）脚的低电平使NE555翻转，（3）脚输出高电平，继电器J、接触器Qj相继吸合，进入全电压焊接工作状态。当焊机停止焊接时间超过6～10秒时，电焊机将进入节电状态。如果不需要进入节电控制状态，闭合K即可使焊机一直处于全电压焊接工作状态。

　　电路中12V继电器J触点电流为10～15A/380V，380V（或220V）交流接触器的触点电流为75-100A/380V。电容器C1、C2为丁作于交流的电容器，耐压≥630V。电流互感器BL可自制。停焊延时时间可根据工作需要或操作者习惯调节RW的值，一般为6～lO秒，如果需更长的延时。可增大R5数值（按T=0.7RC估算）。
