KCZ1小功率直流电机控制组件KCZ1电原理图及外部接线

      KCZ1小功率直流电机控制组件适用于额定电压200V的小功率直流电机的调速,具有电压负反馈、励磁输出等功能，并且组件体积小，调速性能好。组件还可用作直流稳压电源。 电参数如下： 电网电压：(220±10)％。 额定输出电压：直流200V。 输出额定电流：5A，最大9A(<10ms)。 输出励磁电压：直流220V。 输出励磁电流：0.5A。 外接调速电位器：2.2k12多圈电位器。 调速比：可达20:1。 允许使用环境温度：-l0～ 50℃。

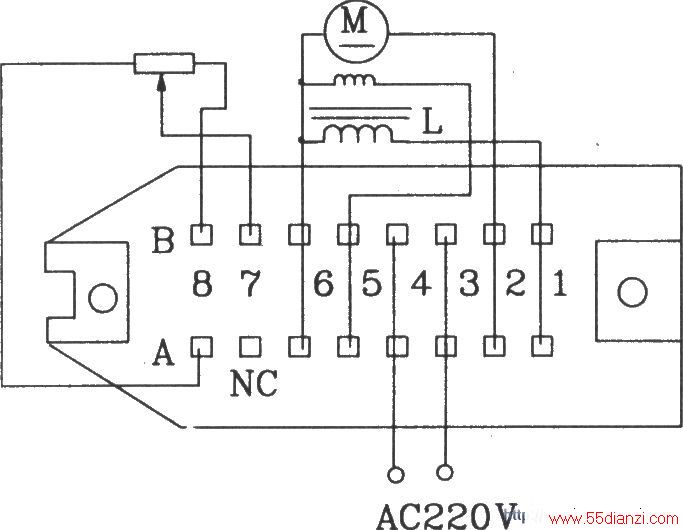

KCZ1引脚排列图

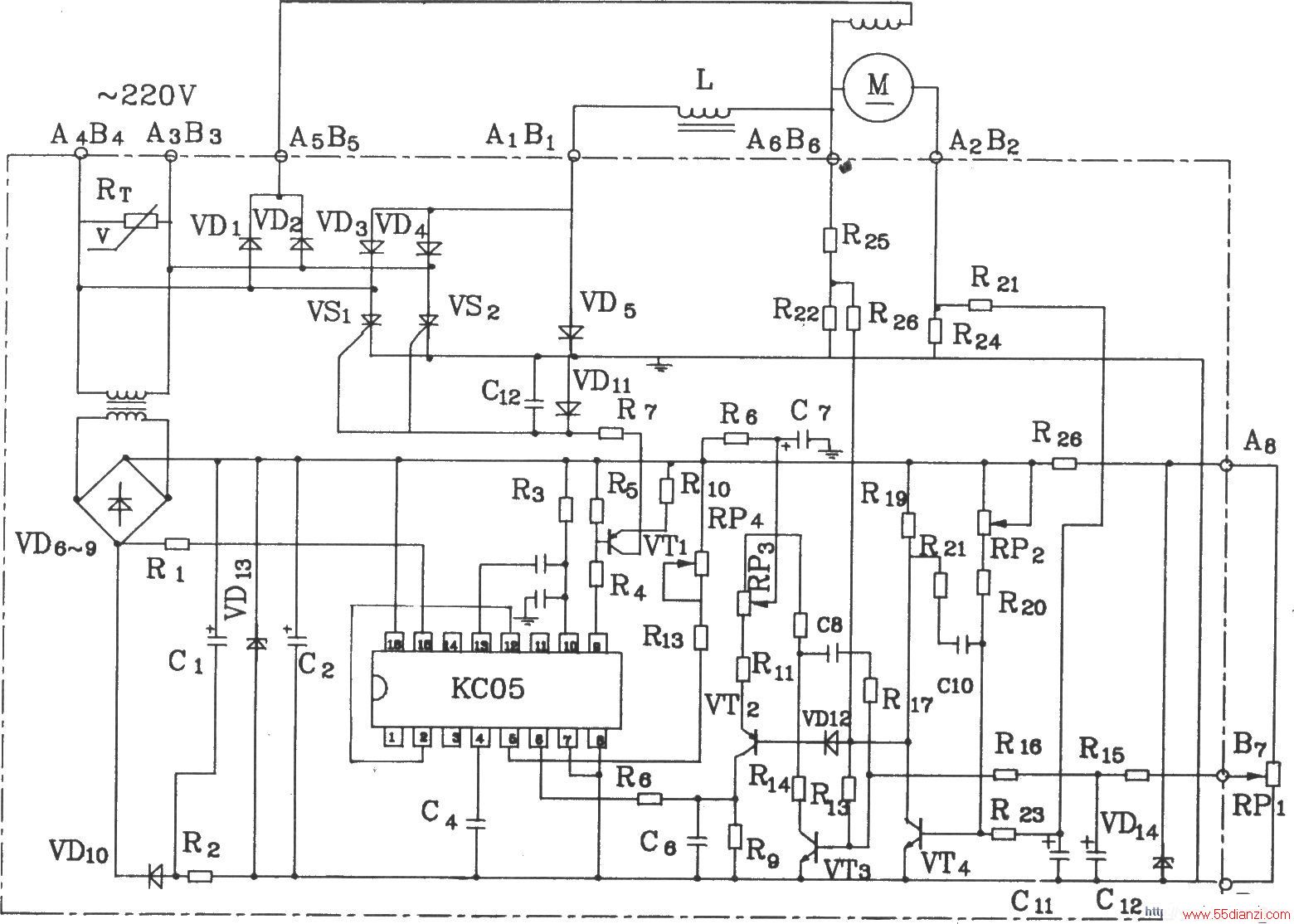

KCZ1电原理图及外部接线
