大功率直流电机正反转控制电路

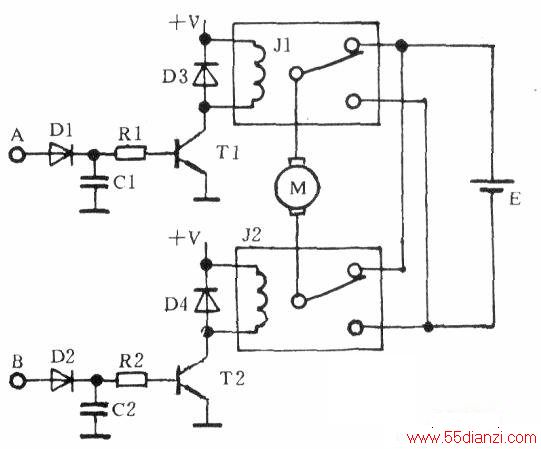

　　大功率直流电机正反转控制电路如下图所示，电路由晶体管T1、T2(C945)，二极管D1～D4(1N4148)，电阻Rl、R2(22K)，电容器C1、C2（3.3μ）和继电器儿、J2(4123)组成。电路中A、B两点与Fuzh17014遥控开关板K0～K56路开关控制信号中任两路相连。当A、B两点均为低电平时(OV)，晶体管T1、T2截止，继电器J1、J2均不吸合，电机电源未接通，电机不转。当A点为高电平，B点为低电平时，晶体管T1导通，继电器J1吸合，电机电源接通，电机正转。当A点为低电平，B点为高电平时，晶体管T2导通，继电器J2吸合，电机电源反向接通，电机反转。

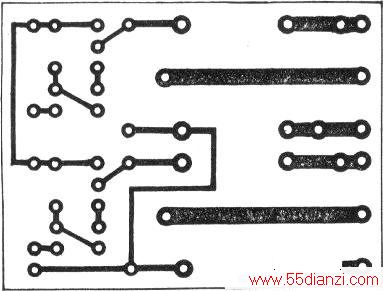

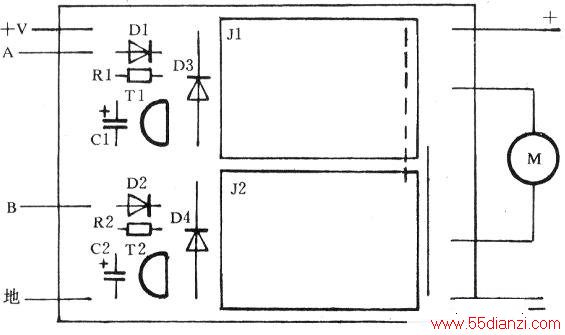

     该电路采用晶体管和继电器组合控制，电路简单，控制可靠而且控制功率大。印制电路板图和元器件装配图如下图所示。
