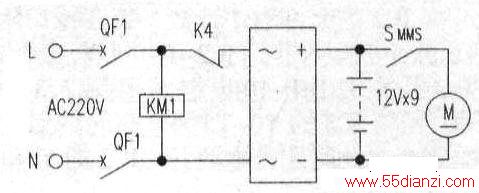

柴油机启动电机控制电路如下图所示。
220V交流电经充电机A整流获得220V直流电压,对蓄电池组充电(由19只12V,40Ah蓄电池组成).由蓄电池组对柴油机的启动直流电机供电。充电进线电源,由K4继电器控制.K4的常闭结点串在充电回路。当要用柴油机启动水泵时.PLC控制K4吸合,断开充电路。启动直流电机M由继电器Smms控制(Smms是柴油机内部电路板元件),Smms又受继电器KI控制。

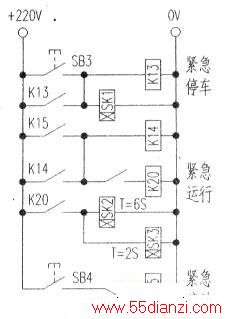

手动控制电路如下图所示。当市网停电,冷却壁循环电动水泵停止供水时,按SB4按钮.K15继电器得电吸合。K15控制K1启动继电器吸合。直流电机,通申.运转,带动柴油机启动。

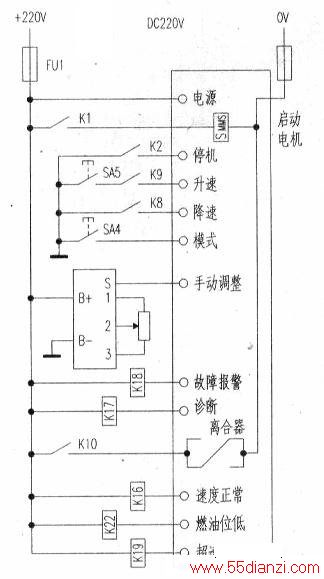

柴油机内部控制电路如下图所示。当柴油机启动后,速度达到正常后,速度正常继电器K16吸合,K16控制K20吸合。SK2延时6s后吸合。
SK3延时2s吸合。SK3接点闭合后,离合器继电器K10吸合,柴油机带负载运转。柴油机加载4s后,升速继电器K9吸合,补偿带负载所引起的降速。
当需要停机时,按SB3按钮。继电器K13得电,时间继电器SK1同时得电。SK2控制K2继电器得电.停电控制电磁阀得电,关闭油路,关掉点火线路,停车。
