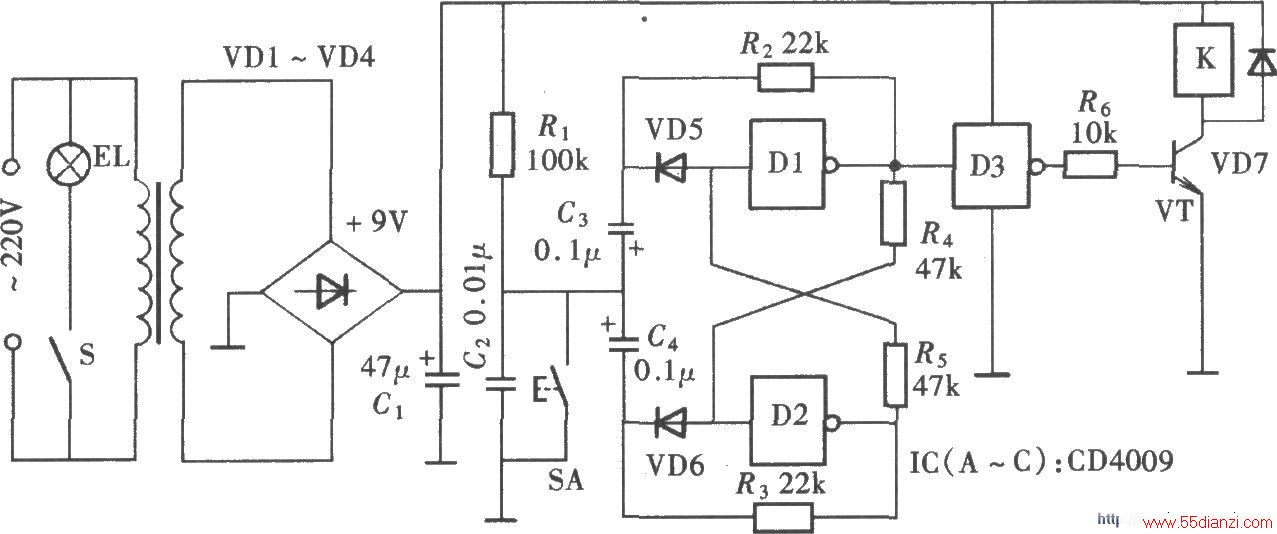

该碰触式电灯开关可用人身体的任何部位去碰触就可将灯打开或关闭,这对某些情况下的应用,具有特殊意义,它的组成如图所示。电路只用一只六反相器CD4069,用其中的两个门Dl、D2组成一个负脉冲触发的双稳态触发器,用另一个门D3组成一个反相器,最后通过一个继电器驱动管,驱动一个继电器,实现对电灯的开关控制。
