下面介绍一种用低频信号源与示波器配合检测行输出变压器的方法——“振铃”检测法。
“振铃”检测法是一种把矩形波加到行输出变压器某一绕组的两端，使之产生“振铃”，同时用示波器观察其波形来判断其质量的方法。
1.“振铃”检测法的工作原理
彩显的行输出变压器作为感性元件，由于本身存在分布电容，电感与分布电容构成了LC谐振回路（见下图），因而有其确定的谐振频率fo，称为固有频率。它取决于电感L和电容C。若将幅度和频率适当的方波作为激励脉冲加到电感元件的两端，在方波的上升沿和下降沿对应的时刻，信号源对电容充电，电容在该时刻储存的电能，在方波的平顶时间内，与电感相互交换能量形成电磁振荡，振荡频率等于固有频率。由于电感的电阻以及信号源的内阻和并联在电感上的其他负载要消耗能量，因而振荡的振幅是不断衰减的，称为阻尼振荡。形成的阻尼振荡波形称作“振铃”，我们可以用示波器观察到。反映LC回路损耗大小的参数是Q值，Q=2πfoC/G，其中，C为回路电容量，G为并联谐振回路的总电导。Q值越高，衰减到零的时间就越长。当Q值小到一定值使G≥4C/L时，LC回路不形成衰减振荡。
由于行输出变压器的Q值相当高，很容易产生“振铃”。
但若行输出变压器的线圈出现匝间短路时，将有如下变化：
(1)Q值大大下降，“振铃”幅度减小，短路严重时不产生“振铃”；
(2)衰减到零的时间会明显缩短；
(3)会引起电感量变小，“振铃”频率相应变高。
把“振铃”的这三种变化，作为判断行输出变压器是否存在匝间短路的依据。
这种检测方法的测试灵敏度极高，即使行输出变压器只短路一匝，“振铃”波形的变化也非常明显。利用这种方法既可在线测试（彩显不通电），也可脱机（将行输出变压器从电路板上卸下）单独测试，是一种简便实用的手段。

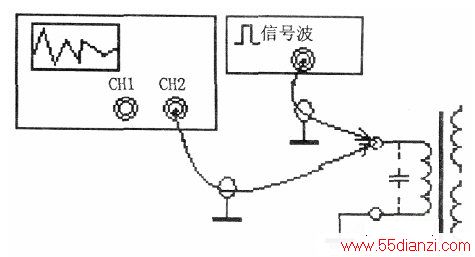

“振铃”检测的操作可按下图所示。将方波加至被测变压器的绕组两端，示波器接地夹子与信号源地线相接，示波器探头与信号源热端接在一起，调节信号源的输出信号频率使方波的周期约为400μs(脉冲宽度200μS)，幅度应与示波器的Y轴灵敏度配合，使观察到清晰的波形为准。X轴扫描速度取(50μs～0.1ms)/cm。
2．“振铃”检测法测试行输出变压器的方法
(1)脱机测试行输出变压器。

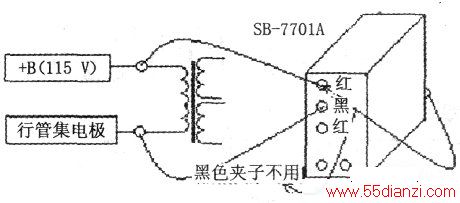

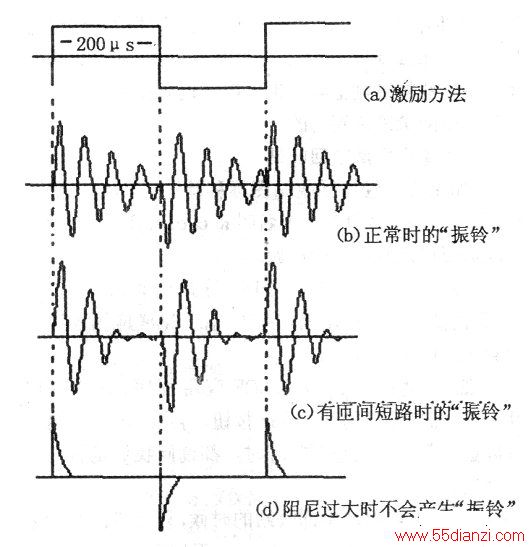

用“振铃”检测法测电感元件，需要方波信号发生器和示波器，也可用BS-7701A型晶体管多功能示波器单独测试行输出变压器。BS-7701A型晶体管多功能示波器除具有一般示波器的功能外，还能输出周期400μs、脉宽200μs和周期200μs、脉宽100μs的方波，这就为用“振铃”检测法来检查行输出变压器等电感元件匝间短路提供了条件。BS-7701A型晶体管多功能示波器的后面板左上方有3个接线柱，叫“振铃”信号接线柱。最上面和最下面的是红色接线柱，中间是黑色接线柱。上部红色接线柱和中间黑色接线柱输出周期400μs的方波；下部红色接线柱和中间黑色接线柱输出周期200μS方渡。测试行输出变压器时适宜用周期为400μs的方波。从上部红色接线柱和中间黑色接线柱上，将测试线接到行输出变压器的初级绕组+B端子和“行管”集电极之间，并将前面板的Y轴输入测试线的红色夹子接后面板上部的红色接线柱，Y轴输入的黑色夹子空着不接（黑色夹子切不可接后面板的黑色接线柱，以免短路），如上图所示。示波器Y衰减开关置1V/格或3V/格，扫描速度开关置30μs/格或0.1ms/格。调示波器同步旋钮即可观察到清晰的“振铃”波形。若无短路故障，则“振铃”波形在200μs衰减不到零；振荡的半周期约为10μs，若有短路故障，则“振铃”波形幅度很小，振荡频率很高，且幅度很快衰减到零，与正常波形相比，对短路一匝的情况，“振铃”波形的变化尤为明显。下图(b)是用完好的行输出变压器的初级绕组测出的“振铃”波形，下图(c)则是在行输出变压器磁芯上绕一短路线圈（模拟变压器内部短路一匝）时测出的“振铃”波形。
(2)在线测试行输出变压器。
在线测试与脱机测试不同的是：行输出变压器不用从电路板上取下，将行输出管从电路板上取下，将激励方波和示波器Y轴输入加至+B与行输出管集电极。由于行输出变压器的负载全部在线连接，所以“振铃”衰减要比脱机测试大一些，而且，逆程电容CY和偏转线圈LY并联在谐振回路上，对正常的行输出变压器“振铃”的半周期，若有匝间短路，则“振铃”仅在1～2个周期内衰减为零，周期也同时大大缩短。在线测试还可以区别是行输出变压器还是偏转线圈LY匝间短路，这时只要把LY从插座上拔下，再观察波形的衰减情况即可区别。
3．“振铃法”检测时应注意的问题
(1)测试时除高压绕组内部接有整流二极管不能作为被测端子外，各绕组均可用作“振铃法”的测试端子。但由理论分析可知，对像行输出变压器这样存在多个绕组且高压绕组与其他绕组的匝数之比很大时，“振铃”的频率近似仅取决于高压绕组的电感和分布电容，与选择的被测绕组是哪个无关。
(2)绕组的匝数对“振铃”的幅度影响很大，匝数愈多的绕组，产生的“振铃”愈强，所以为便于示波器观察，可选+B与“行管”集电极之间初级绕组。
(3)注意检测判断的依据是：“振铃”的幅度；“振铃’’衰减到零的时间：“振铃”的频率。正常的行输出变压器在脱机测试时200μs内有8～9个周期，没有衰减到零。而故障的行输出变压器在不到130μs就已衰减为零，“振铃”的频率很高，波形挤在一起。
(4)“振铃”测试法除可测行输出变压器外，还可测行推动变压器、开关电源变压器、行、场偏转线圈等电感元件。测试准确与否关键是平时多积累各种电感元器件的正常“振铃”波形，在维修时作为判据，进行比较。
