按键式电话机振铃电路原理分析及检修

按键式电话机振铃电路原理分析及检修

点击数:7345 次   录入时间:03-04 11:50:32   整理:http://www.55dianzi.com   通信设备

  电话机常见的振铃电路分为两大类:一类是外接电桥式振铃电路;一类是内接电桥式振铃电路。

  一、外接电桥式振铃电路

  最常见的外接电桥式振铃电路有三种形式,如图1、图2、图3所示。各图振铃集成块IC输入端以前的电路基本相同,只是lC⑧脚输出端所连接的方式有所不同。图l、图3振铃集成块输出端相同,均通过振铃变压器T耦合来驱动喇叭SPK发声,并且喇叭为受铃/免提公用。图2为振铃集成块直接驱动陶瓷压电蜂鸣片发声。

  三个电路中各元件的功能简述如下:RV:防雷、防高压压敏电阻。K1:受铃/通话转换键。C1:隔直流通交流电容。R1:限流电阻。D1~D4:整流电桥。C2:滤波电容。ZD:稳压器件。

  振铃集成块IC:产生两种不同频率的电压信号去驱动扬声器或蜂鸣片发声。R3、03组成集成块低频振荡器外接元件。R4、R5组成集成块高频振荡器外接元件。C4、R5:隔直流电容,限流电阻。K2:受铃高低音量开关选择。R6:低音量电阻。T:振铃变压器。K3-2:受铃倪提转换键,是机械免提按键的二分之一,未标出的K3-1是与K3-2并在一起的手柄/免提的转换键。设置K3-2的目的只是防止振铃与免提成为相互的负载分流而降低音量。蜂鸣片:受铃器件,频带窄。LED:受铃指示灯。R7:

  限流电阻。图3中的V1为电子开关,相当于图1中的机械受铃/免提键K3-2。

  工作原理:a、b线路上送来的65~90V、25Hz的交流信号经D1~D4整流,C2滤波,ZD稳压变成直流电压加到集成块上启动振荡电路,由其内部功率输出级输出交替的高/低音频的电压信号,去驱动喇叭SPK或陶瓷压电蜂鸣片发声。

  外接电桥式振铃常用集成块有:DBL5001、DBL5002、KA2410、KA2411、KA6401P、TA31001P、TA31002P、CXC8204、LH8204、LS8204、HY9100等,可以相互直接代换,只是②脚的接法不同,厂家不同而已。②脚的接法有的厂家经100k电阻接正电源①脚,有的经15k电阻接地,有的厂家干脆闲置不用。

外接电桥式振铃电路

  二、内接电桥式振铃电路

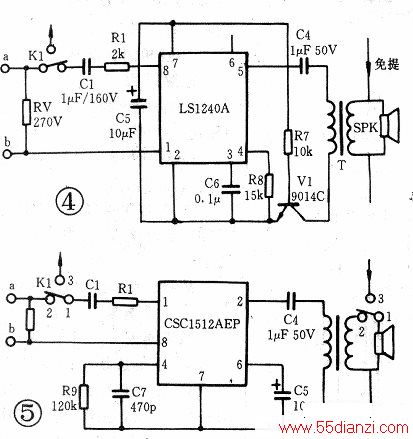

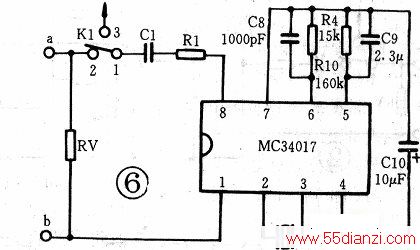

  其工作原理与外接电桥式振铃电路是一样的,只是集成块有差别。内接电桥式振铃电路所用的集成块不仅包括了外接电桥式振铃集成块的全部内容,而且将整流、滤波、稳压等功能电路集成进去。常用的集成块有LS1240、LS1240A、LH1240、LH1240A、CSC1512AEP、MC34017,其中LS1240、LS1240A、LH1240、LH1240A可以直接代换。图4、图5、图6是LS1240A、CSC1512AEP、MC34017的典型应用电路。

内接电桥式振铃电路

内接电桥式振铃电路



www.55dianzi.com

  1.对方呼叫本机振铃音正常,但本机铃不响

  故障原因:(1)手柄转换键K1的l、2压簧接点接触不良;(2)电容C1失效;(3)LED不亮,开路;(4)外接电桥式集成块输入脚有27V电压,而输出脚无振铃信号,是集成块坏;内接电桥式集成块有65~90V振铃信号输入,而无信号输出,集成块坏;(5)K2的转换各点接触不良;(6)电子开关V1不工作;(7)变压器T初次级开路;(8)机械免提按键K3-2的l、2接点接触不良;(9)喇叭或蜂鸣片坏。

  2.挂机时长响铃

  故障原因:(1)电容C1漏电;(2)印刷板绝缘程度下降,将其它电路的直流电压引入到隔直流电容C1之后振铃电路,故障特点是长响铃时直流引入点打火冒烟。

  3.对方呼叫本机时.或只听一声回铃音就像取机,或听杂音,或昕忙音

  故障原因:压敏电阻RV漏电。

  4.铃声异常

  故障原因:(1)对于外接电桥式振铃电路,集成块外接低频振荡元件R3、C3或高频振荡元件R4、C5其中之一,没有工作,可能有开路虚焊;(2)对于内接电桥式振铃电路、集成块外接扫描速率电容开路、虚焊;(3)音调控制电阻开路或变值。

  5.振铃音小

  故障原因:(1)隔直流电容C1容量下降;(2)限流电阻R1阻值过大;(3)ZD稳压幅度不够。
