AD8270：精密双通道差分放大器

    AD8270的主要特点如下：

    (1)无需外接电阻，可以配置为高性能差分放大器（增益G=0.5、1和2）、反相放大器（G=0.5、1和2）、同相放大器（G=1.2、2和3）、并且设置参考电压（0V、+Vs/2或+Vs）。

    (2)带宽为10MHz，压摆率为30V/μs，具有优良的AC特性。

    (3)具有低噪声和低谐波失真，以输入为参考的输出电压噪声最大值仅为45nV根号Hz(@G=0.5)，在100Hz、Vo=20Vpp条件下的谐波失真为-90dBc。

    (4)具有高精度DC性能，增益精度为±0.050:/0．增益漂移为lOppm，失调电压为400uV，共模拟制比(CMRR)≤80dB。

    (5)每个通道的电源电流为2.5mA，电源电压范围为±2.5V～±18V。

    (6)封装体积小，仅占用与典型单放大器相同的印制电路板(PCB)面积，并且封装符合RoHS指令。

    (7)工作温度范围为-40℃～85℃。

    应用电路

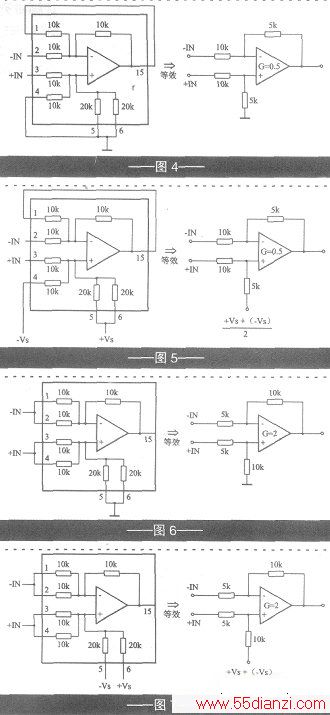

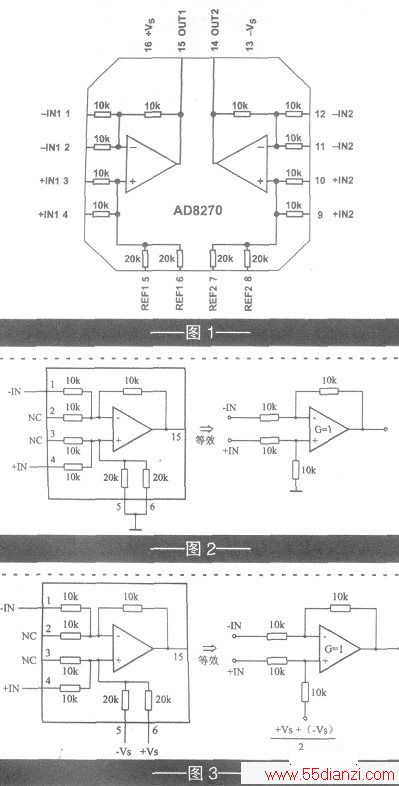

    以地为参考增益为1的AD8270应用电路如图2所示，该电路如图3～图7所示电路一样，仅应用了AD8270中的一个差分放大器。增益为1以半电源为参考的差分放大器电路如图3所示。以地和以半电源作参考、增益为0.5的放大器电路分别如图4和图5所示。增益为2分别以地和半电源为参考的放大器和电路如图6和图7所示。
