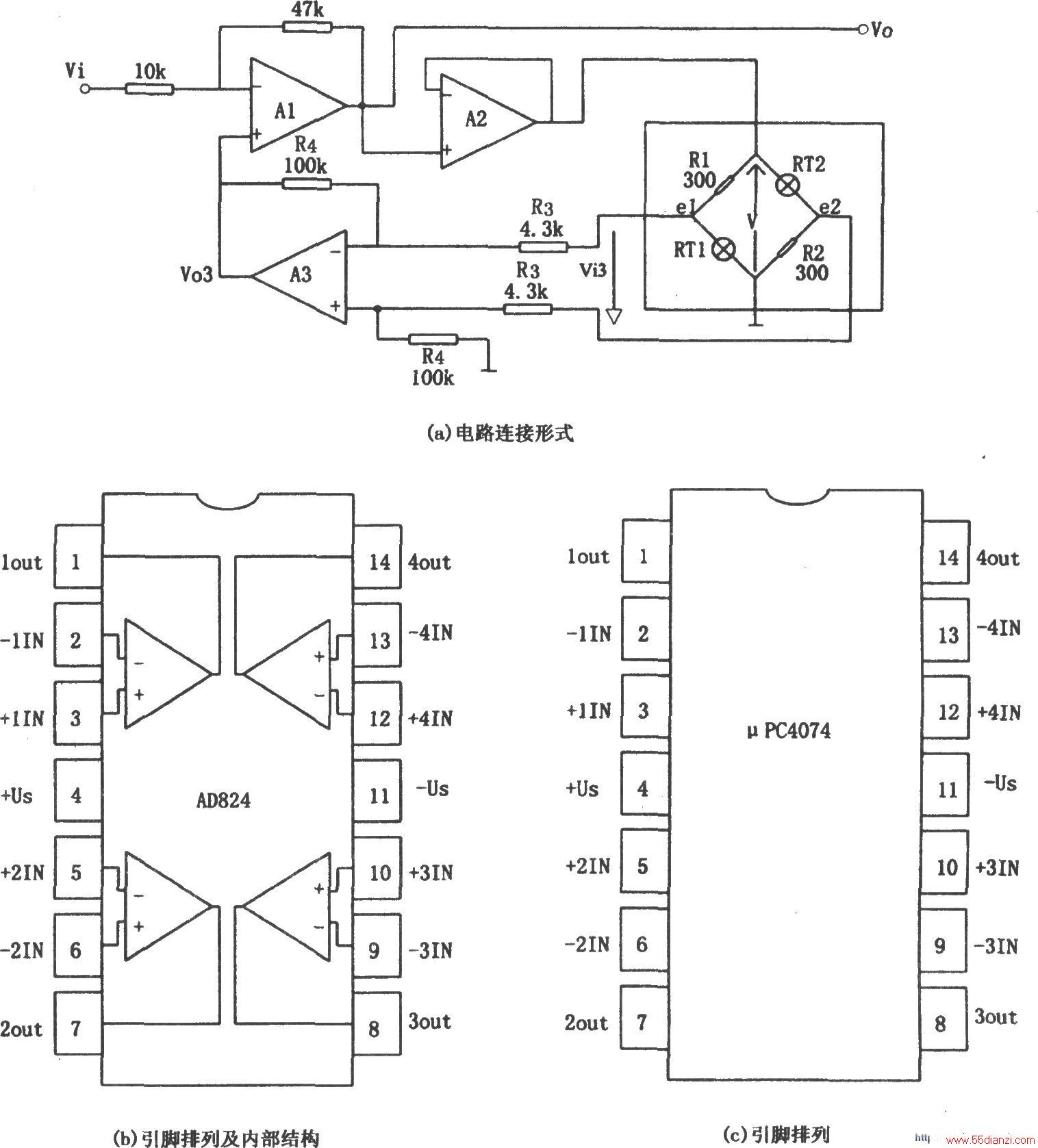

在通信、自控和遥测等系统中需要有低失真的自动增益控制电路。如图所示为低失真AGC放大器。A1为放大器,A2为电压跟随器,它作为隔离级,为放大器A1引入反馈。(a)中的集成运放可根据实际需要作适当选取。若希望采用单电源供电,可选用低功耗四运放电路AD824A或AD824B;若希望采用双电源供电,可采用μPC4074等四运放集成芯片。
本文关键字:放大器 运算放大器,单元电路 - 运算放大器
