由于周围环境的电气噪声,寄生电容、串连电阻的影响,当微弱模拟电压信号从很远处传来时,很可能发生错误。如果将电压转换成电流,这种环境噪声的影响将会被大大减小。所有这些只是在信号源处加一个电压/电流转换器,同时在接收端也加一个电流/电压转换器。

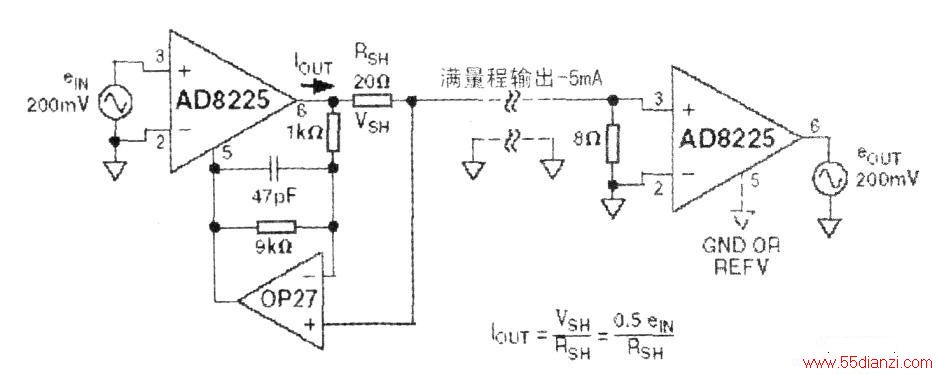

下图是AD8225在电流环路系统中用于发送器和接收器的实例,其满量程输出为5mA。AD8225与另外的一个运放和四个电阻构成了转换器,由于AD8225具有5倍增益,且精度很高,在传输、接收部分的应用保证了信号的精度,同时接收端的高频共模性能抑制了传输线上的噪声。接收器的参考地可以与大地相连,也可以与A/D转换器的地相连。
