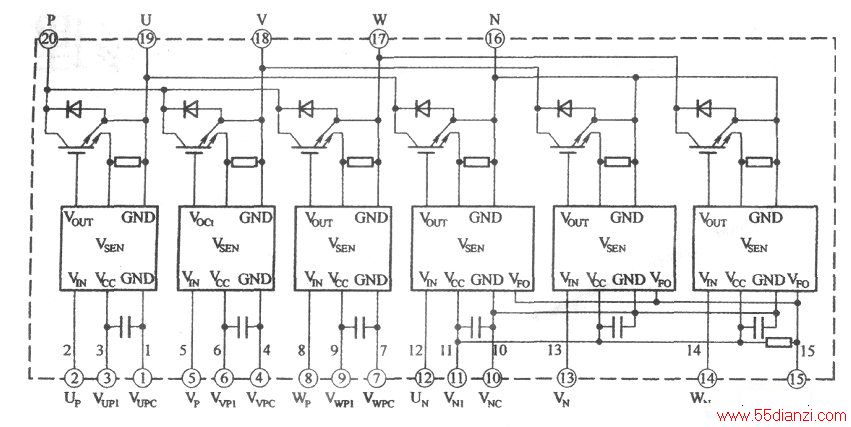

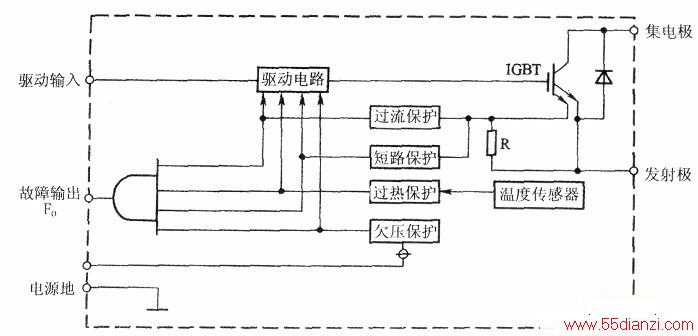

如上图和下图所示。变频功率模块电路是通过主控制板提供控制信号进行工作的，其中(15)脚F0是功率模块反馈的故障信号，如功率模块出现过热、过流、短路等保护，功率模块PM20CTM060的(15)脚就会输出一故障信号给主控制板芯片，以便进行报警。其他Up、Vp、wp、UN、VN、WN控制脚通过接收微电脑板的控制信号，分别控制6个大功率晶体管的通／断，输出三路相位分别相差120°的可变频率的正弦波电压，带动变频压缩机的运转。
