MAX8505：内置功率开关的3A输出DC/DC降压控制器

　　MAX8505芯片由PWM控制电路和功率MOSFET组成，内部结构如上图所示。

引脚号   名称 功能                                                          1 ,3,14,16   LX 电感器连接端，电感器另一端为稳压器输出。LX脚与PGND之间连接一个3300pF的陶瓷电容，所有LX引脚在外部必须连接在一起       2,4     IN 2.6~5.5V的电源输入端。IN脚与GND之间并接两个22μF的陶瓷电容，引脚2与引脚4在外部必须连接在一起 5   BST  自举电压输入端，为高端驱动器供电端。该引脚与 IN之间连接一个肖特基二极管，与引脚 LX 之间连接一个0.1 μF 的旁路电容 6   VCC 低端栅极驱动器供电电压端，该脚与脚IN之间连接一个1OΩ的电阻，与地之间连接一个0.1μF的旁路电容 7   POK  电源OK输出端。该脚是窗口比较器开路漏极输出，当引脚 FB外部电压为 0，8V(1 ±12%)时,该脚则被拉低 8   CTL 输出控制端。若该踹接地，稳压器被关断：若该端连接Vcc,电路在1MHz下工作；若该引脚上电压为2/3Vcc,开关频率则为500kHz 9  COMP 调节环路补偿端，该脚外部连接RC串联网络到地。在输出并闭或欠电压锁定(UVLO)或热关闭情况下，该引脚被拉至电平 10   FB 反馈输入端。该引脚被调节到0.8V外部连接的电阻分压器被用来设置输出电压 11   REF 该脚与地之间的电容设置软启动时间(ms/μF)。当IC关闭时，该脚上电压将变为OV 12   GND  地     13,15   PGND 功率级地，在一个单点上与GND连接在一起

　　MAX8505采用16引脚QSOP封装，引脚排列如下图所示，其功能见上表。

　　主要特点

　　MAX8505是一种DC-DC降压变换器电流型PWM控制器。由于MAX8505集成了功率MOSFET，并且封装尺寸仅为4.9mmx6mm，在高达1MHz或500kHz的频率上工作，故尤其适合于小型化紧凑型电源设计。

　　MAX8505的输入电压VIN范围为2.6~5.5V，输出电压在0.8V与0.85Vin之间可以调节，输出电流达3A。MAX8505提供软启动、快速瞬变响应、电流限制、短路保护和过温度保护及电源输出电压监视等功能。

　　应用电路

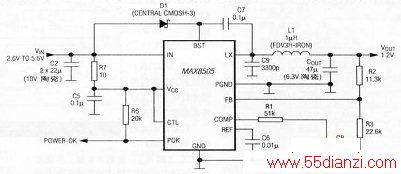

　　1、1.2V/3A输出的应用电路   MAX8505输出1.2V/3A的应用电路如下图所示。由于引脚CTL连接Vcc，因此电路开关频率为1MHz。IC引脚FB上的电阻分压器R2/R3用作设置输出电压V。由于IC引脚FB上d6电压VFB(即RREF1=0.8V，R2=11.3kΩ，R3=22.6kΩ，Vo值为Vfb(1+R2/R3)=0.8V×(1+11.3/22.6)=1.2V。电感器L1值为1μH，等效串联电阻(ESR)为5.9mΩ。D1为肖特基二极管，也可选用1N4148高速二极管。

　　2、1.5V/3A的应用电路   由MAX8505组成的输出1.2/3A的DC/DC变换器电路如下图所示。改变R2和R3的阻值，则可以改变输出电压。当R3=10k和R2=1.24k时，Vo=0.9V；当R3=1Ok和R2=15k时，Vo=2V；当R3=10.5k和R2=22.1k时，Vo=2.5V。

　　在低端服务器等设备中，用MAX8505替代3.3V输入、1.5V/3A输出，并采用TO-220或DDPAC封装的LDO，具有许多明显的优点。在3.3V输入和1.5V/3A输出条件下，MAX8505与LM317型LDO和典型带外部MOSFET的控制IC对比见下表。

参数 LDO(LM317) 典型控制器IC MAX8505 (驱动外部MOSFET) 效率 45.50% 76% 87% 功率消耗 5.4W 1.42W 0.67W 元件总教 5 11 12 PCB面积 18mmx14mm 18mmxl8mm 16mmx14mm
