3021系列可调输出电压恒流LED电源模块的特点及应用

3021系列可调输出电压恒流LED电源模块的特点及应用

点击数:7392 次   录入时间:03-04 11:37:43   整理:http://www.55dianzi.com   元器件特点及应用

  封装及引脚功能

7引脚SIP封装的外形

图1

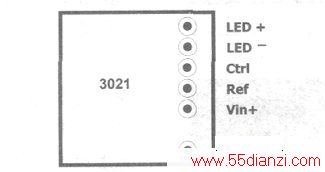

  LuxDrive公司生产的3021系列LED电源模块为通孔式印制电路板安装提供带简单7引脚SIP连接或备选接线线束。图1所示为该系列7引脚SIP封装的外形(实际引出脚为6个),尺寸为20.96mm×20.96mm×11mm,引脚长为5.84mm,引脚直径为0.762mm。3021系列电源模块各个引脚的名称如图2所示,3021系列模块各个引脚功能分别为:LED+是正输出。连接外部LED阳极;LED-是负输出,连接外部LED阴极;CTRl是控制端;Ref是5V参考电压输出端:Vin+是电源电压正输入端;Vin-是电源电压负输入端。

3021系列电源模块各个引脚的名称

图2

  主要特点

  3021系列LED电源模块的主要特点如下:(1)DC输入电压范围为5~32V,其中有三种模块也可以输入AC电压(范围为7~24V):(2)输出恒流分350mA、500mA、700mA和1A四种规格;(3)封装带非常小的形状因数(0.83“×0.83”×0.43”),提供简单的适合于通孔式PCB安装的7引脚SIP连接,带备选接线线束的器件也可以利用:(4)外部模拟/数字亮度控制(TTL兼容)、备选外部电位器亮度控制(范围为0~100%)及备选板上输出电流微调调节(范围为40~110%);(5)内置5V的参考,可提供稳定输出作为逻辑电路或微处理器的电源,从而删除了附加的电源电路:(6)快速响应电流感测电路支持LED闪光或频闪操作:(7)提供输出开路和短路保护;(8)在应用中可以不加任何外部元件,可以驱动单颗LED或多个LED组成的LED串,最高输出功率可达30W以上,效率可达95%(@DC输入为5V)。

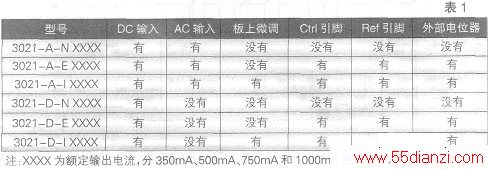

  3021系列模块有6个型号,如表1所示。

3021系列模块有6个型号

  应用电路

3021模块驱动单只LED的电路

图3

  1、固定电流驱动电路  3021模块驱动单只LED的电路如图3所示。如果LED型号是LuxeonV,应采用700mA的模块(并且输入DC电压应不低于12V);若驱动的是LuxeonⅠ型LED,应使用350mA的模块;如果LED是日亚(NIChi-a)Jupiter,应采用500mA的模块;若LED是Luxeon…,则应使用1000mA的模块。

3021模块可以直接驱动3只串联在一起的LED

图4

  3021模块可以直接驱动3只串联在一起的LED,如图4所示。如果LED为LuxeonⅢ,应使用1000mA的模块。由于该类型的LED的正向压降VF约为3.5V,3个LED的正向电压之和为10.5V,因此要求输入DC电压VIN≥12V。在图4中,若LED为LuxeonV,则宜选用700mA的模块。由于LuxeonV的正向压降远高于LuxeonⅢ,要求VIN≥24V。

4

图5

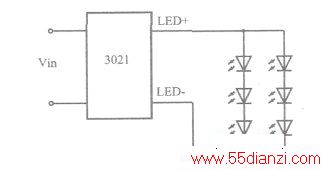

并联LED串的电路

图6

   图6和图7分别为使用700mA的3021模块驱动由LumiLED组成的两个并联LED串的电路,并要求DC输入电压VIN分别不低于12V和24V。图7所示为lOOOmA的3021模块驱动9个Lux~eonⅠ组成的3个并联LED串的电路。在该驱动电路中,要求VIN≥12V。

lOOOmA的3021模块驱动

图7

  2、可调电流驱动电路  “Ⅰ”模型(指型号中含字母Ⅰ)电源模块输出电流可利用板上电位器进行调节,调节范围为电流额定值的40%~110%。

43

图8

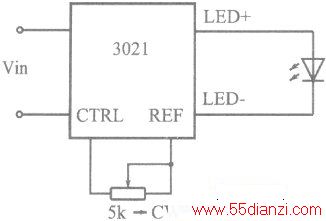

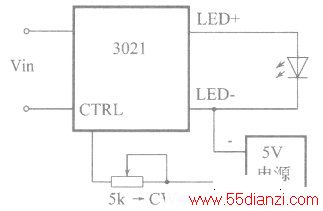

  “E”模型电源模块可通过外部电位器调节输出电流,如图8和图9所示。在图8中,5kΩ的线性电位器连接在3021模块5V参考输出端(REF)和控制端(CTRL)之间,要求VIN>5.25V;在下图中;利用5V的外部电源为5K的电位器加电。在两种电路中,通过电位器的电流小于5mA,可选用小功率电位器。利用外部电位器调节输出电流,LED亮度调节范围达0~100%。

利用5V的外部电源为5K的电位器加电

图9

图10所示

  3、控制方法(1)外部开/关控制:在的电路中,开/关控制采用了手动按钮或转换开关,当开关闭合时,3021电源模块输出关闭,LED因无电流通过而熄灭。图11所示的电路则是利用逻辑电平输入来执行并/关控制。当输入逻辑低电平时,模块被关断。图10和图11两种电路都是以图8所示的电流调节电路为基础,从而实现了外部调光和开/关控制两种功能。

图10所示



图10

45

图11

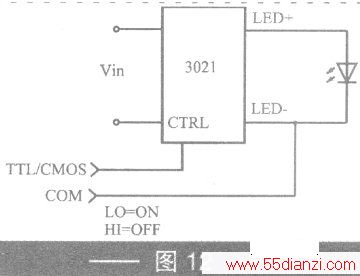

   (2)外部脉冲/闪光控制:图12和图13分别示出了低速脉动和高速闪光操作两种方法。在图12中,一个TTL/CMOS信号直接加至3021模块的控制输入端(CTRL)。当逻辑信号是5V的高电平时,输出电流将为0。图13所示的电路则相反,当输入信号为5V的高电平时,模块输出则开通。在图12和图13所示的两种电路中,模块输出信号上升和下降时间不长于15μs,输入脉冲频率可达10kHz。

两种电路

两种电路

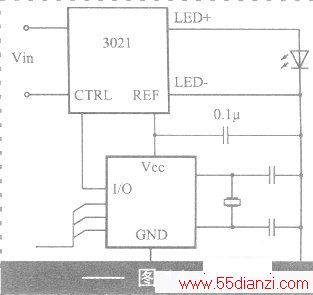

  (3)微处理器控制:图14所示为微芯片PIC或类似微处理器的典型接口电路。接口输出为微处理器提供5V的工作电压和20mA的最大电流。

3

  (4)其它控制方案:在3021模块的控制端与参考电压输出端之间连接一个电阻Rl,可将输出电流减小,如图15所示。输出固定电流值取决于R1值,额定电流的百分比等于(Rl/50)×100%,Rl单位为kΩ。

输出固定电流值取决于R1值
