MAX7534简介及应用

      1、MAX7534性能特点

      MAX7534接收8位总线的2个字节，所有数据的输入都与TTL和5V逻辑电平兼容，可单极性工作，另加部分元件也可作为双极性DAC工作，自带有保护CMOS寄存器的功能，不需要使用外加肖特基二极管保护。其性能特点如下：1)在整个工业温度范围内保持14位单调性； 2)4象限乘法器；3)up兼容，双缓冲输入；4)特别低的增益温漂（2.5×10^-6/°C）；5)全部温度范围内的低输入泄漏（<20nA）。6)功耗低；7)与TTL和CMOS兼容。

      2、MAX7534内部结构及引脚功能说明

      图1 MAX7534内部结构框与引脚图

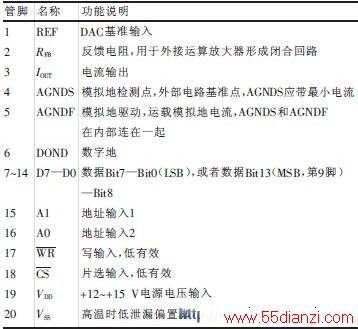

图2 MAX7534引脚功能说明
