MAX761构成的可调输出升压电源电路图

MAX761构成的可调输出升压电源电路图

点击数：7524 次录入时间：03-04 11:58:09 整理：http://www.55dianzi.com 电子电路图

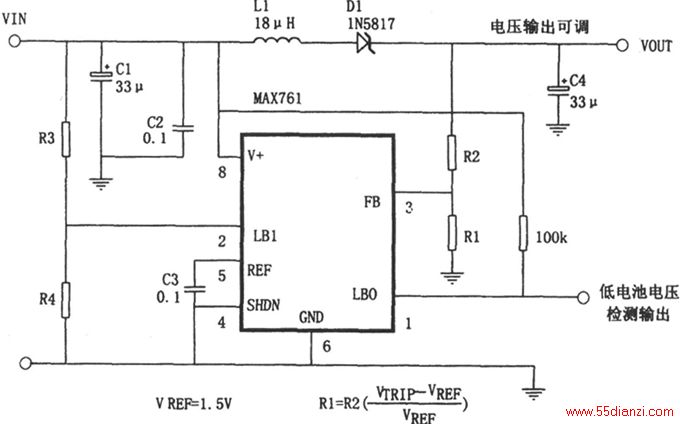

如图所示为由高效、低功耗升压直流变换器ＭＡＸ７６１和几只外围元件构成的输出电压可调的变换电源。其输出电压由Ｒ２和Ｒ１的比值决定，可按公式Ｖｏ＝（１＋Ｒ２／Ｒｌ）×ＶＲＥＦ计算，ＶＲＥＦ＝１．５Ｖ。

如图所示为由高效、低功耗升压直流变换器ＭＡＸ７６１和几只外围元件构成的输出电压可调的变换电源。其输出电压由Ｒ２和Ｒ１的比值决定，可按公式Ｖｏ＝（１＋Ｒ２／Ｒｌ）×ＶＲＥＦ计算，ＶＲＥＦ＝１．５Ｖ。
