电感式接近开关电路
点击数：7502 次 录入时间：03-04 12:04:03 整理：http://www.55dianzi.com 电子电路图

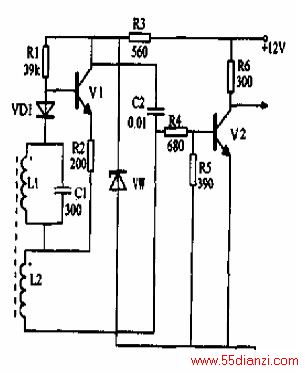

该电感式接近开关，具有电路简单，工作可靠，抗干扰能力强的特点，可用于计数及逻辑控制等多种场合。其中V1，VD1，L1，L2等元件组成。当金属片插入凹槽时，减弱了两线圈间的耦合度，使振荡减弱以至停振。振荡和停振由电路转换成开关信号，经V2放大后输出。VW选用7.5V稳压管，用来保证V1工作稳定可靠，电源采用+12V。
