电感式接近开关

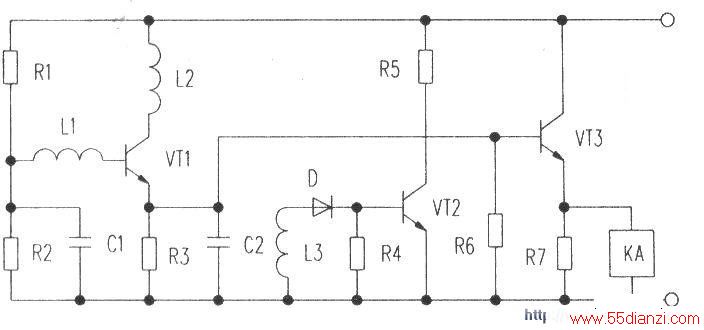

　　它是属于一种有开关量输出的位置传感器。由LC高频振荡电路和信号整形放大电路组成。利用金属物体接近这个能产生磁场的振荡感应头时，使金属物体内部产生涡流，涡流反作用于接近开关，使接近开关振荡能力衰减，内部电路和参数发生改变，由此识别出有无金属物体接近，从而进行控制开关的通断，这种接近开关所检测的必须是金属物体。接近开关的方框原理图和电路原理图见上图、中图所示。

　　电感式接近开关形式多种多样。一种NPN型常开式。

　　另一种是PNP型常开式。同样这两种都有常闭式。再就是NPN型常开常闭组合型。PNP型常开常闭组合型。还有两线型直流交流常开常闭型。接线图见下图a～下图c的几种。

　　内部电路见右图所示。

　　当有金属物体靠近接近开关时。接近开关给内部电路整形放大输出信号。驱动SSR-30A固态继电器内部触发电路，使固态继电器导通，接通电动机的电源，使电动机运转。当金属物体离开接近开关感应头时。接近开关无信号输出，固态继电器触发电路失电。执行电路失电断开电源，电动机停转。
