目前，CATV系统中光接收机的开关电源大部分都是采用UC3842、UC3844等集成电路作为场效应管的开关控制电路。该类集成电路所需的外围元件少、性能稳定，下面以UC3842为例，阐述以该集成电路为核心的开关电源的工作原理。
1.UC3842的内部结构和原理

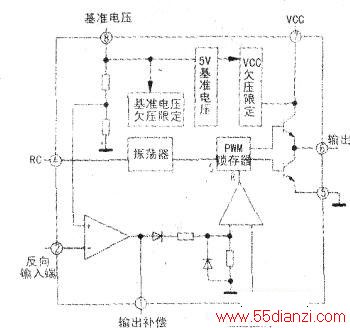

该集成电路共有8只引脚，内部框图如下图所示，主要由Sv基准电压源、振荡器、降压器、比较器、PWM锁存器、误差放大器和驱动电路等组成。原理：采用由恒频时钟脉冲置位锁存器，输出脉冲，以驱动功率管导通，使电源回路的电流增大。当电流在采样电阻Rs上的电压降幅值达到Ue时，电流测定比较器的状态翻转，锁存器复位，驱动撤除，功率管截止。这样逐个检测和调节电流脉冲，就可达到控制电源输出的目的。
2．开关电源的电路构成和工作原理

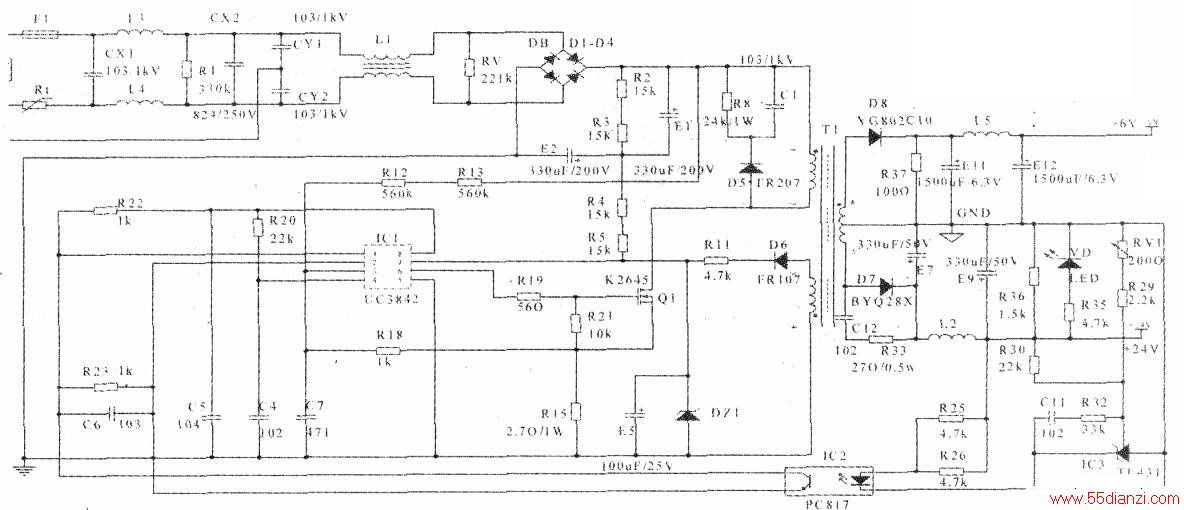

开关电源主要由输入保护电路、输入干扰抑制电路、初级整流电路、振荡电路、次级整流电路、稳压电路等组成，下图是工作原理图。如图所示，220V市电经输入保护电路（由避雷管、Fl、Rt组成）通过干扰抑制电路（由CX1、CX2、L3、L4、L1、R1、CY1、CY2组成），由DB桥堆整流El、E2滤波，得到300V直流电压后（RV为压敏电阻、作用是当市电高于260V时会击穿短路，使F1熔断保护后边直流部分不受损坏），经T1开关变压器线圈加到开关管Q1的漏极D，同时启动电压经R2、R3、R4、R5降压加到IC1的⑦脚，经内部基准稳压后的5V电压由⑧脚输出，一路经R22送到IC2光电耦合器，另一路经R20送到IC1的④脚，内部的振荡器起振工作，(R20、C4为定时元件)振荡器产生的锯齿波电压经内部整形电路整形届产生方波脉冲电压．再经内部推挽放大电路放大后，由⑥脚输出经R19送到开关管Q1的G极，开关管导通。这时开关变压器初级主绕组中有电流通过，从而在初级副绕组中产生感生电动势，经D6整流通过R11由E5.DZl滤波稳压后，得到一个15V左右的直流电压加到IC1的⑦脚为IC1提供工作电压。同时，开关变压器的次级绕组也产生了感生电动势，一路经D7整流届通过E7、L2、E9组成的π型滤波器滤波输出24V直流电压。另一路经D8整流，通过E11、L5、E12组成的π型滤波器滤波输出6V直流电压。稳压过程：稳压电路由IC2、IC3和IC1内部的PWM控制器组成。当+24V电压因负载变化而改变时，经R30、R29、RV1分压后得到的采样电压也发生变化，与IC3提供的2.5V参考电压进行比较后．改变了IC3的阴极电位，从而引起IC2光电耦合器二极管的发光强度改变。因此光敏三极管端的内阻也随之改变，这样IC1的①脚电位就随负载变化而改变，通过PWM控制器改变输出的占空比，使输出电压维持在设定值。
