我们利用报废双模块的放大器试制，选用飞利浦光电转换模块BGE84780其主要参数为斜率<1dB，带内平坦度±0．8dB，输出反射损耗11dB，三阶差拍比-75dB，二阶差拍比-60dB，光输入功率-5至+2dB，光接收机波光长1100至1600mm噪声系数<7dB，输出电流205mA，标称输出电平80dB。输出模块选飞利浦BGD787。具体改制方法如下：
1．万隆放大器主板号HB720AK，放大器首先将102输入电容断开，输入端连接器拆除。将102电容接至ICl输出口，将IC1输入口接至IC2输入口即可。

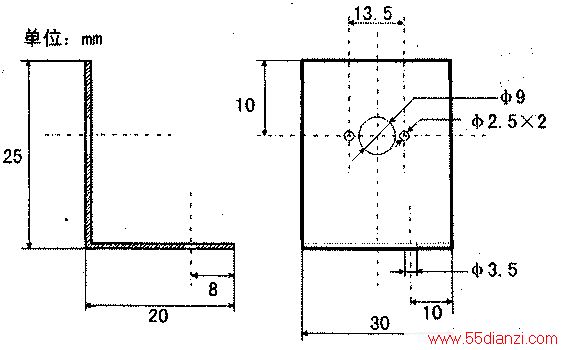

2．航歌HG5240放大器，首先输入端连接器拆除，将连接器接线座焊掉，将输入电容102输入端接至TC-2．5输入口，将SLO-18dB出口接至TC-2．5输出口即可。用1．2mm厚铝板做光纤法兰盘支架，具体见附图。
将圆头法兰用两只M2×8罗钉固定在支架上，将其固定在电路板靠近人口适当位置。将模块IC1拆掉，换上光电转换模块,放大模块IC2视网络带宽而定，我县网络为550MC，所以IC2就不必要更换，如果网络是750MC的就要换成787模块即可。到此改制工作成功。
