简介：为了解决现有城域网存在的问题，满足中国移动向全业务运营演进的要求。采用分析全业务城域网所承载的业务的类型、特征与发展变化的方法。对未来的全业务城域网架构与演进策略进行讨论和研究，同时平衡现有网络设备与资源及演进过程中传统业务的需求。发挥几种光网络技术在应用上互补的优势，研究OTN，PTN，PON等光网络技术在全业务城域网中的应用，得出全业务城域网的设计模型和建设方案。
关键词：全业务；设计模型；传送网；宽带接入网；无线接入网
引言
目前全球电信运营企业向全业务运营企业发展。全业务运营是指从单一模式的运营商向多种，全面业务提供和接入运营模式转变。中国移动作为世界范围内移动用户数最多的通信企业，面对的挑战就是如何成功实现业务转型和网络转型，建立提供语音、数据、图像业务的全业务运营网络。
本文针对中国移动向全业务运营演进的要求，从全业务城域网所承载的业务入手，分析了城域网业务的类型、特征与发展变化，以及现有城域网存在的问题。探讨了未来的全业务城域网架构与演进策略，研究了平衡现有网络设备与资源的方式，讨论了演进过程中传统业务的需求。同时分析了几种技术在应用上互补的优势，研究了OTN(OptICal Transport Network，光传送网)、PTN(PACket Transport Network，分组传送网)、PON(Passive Optical Network，无源光纤网络)等光网络技术在全业务城域网中的应用。建立了全业务城域网的设计模型，设计了全业务城域网建设方案，并得出相应结论。
1 全业务运营模式对移动网络的发展要求
1．1 全业务对城域数据网的发展要求
移动城域数据网由CMNET、IP专网组成。二者协同发展，互相补充、共同满足业务需要，高价值业务由移动IP专网承载，普通互联网业务由CMNET骨干网承载。由于接入业务的零散分布，要求数据收敛设备规划分布要按照业务需求所在的区域进行划分，收敛点由核心层向片区汇聚节点延伸，要统筹安排合理配置；接入业务的类型的多样性，且对带宽的巨大需求，传统的城域网在接口以及带宽上都不能满足全业务需求。需要引入面向3G的宽带接入技术如PON技术。
1．2 全业务对城域传送网的发展要求
运营商城域传送网主要是为基站回传／RAN承载的网络。以中国移动为代表的移动运营商建立了较完善的城域传送网络，满足了GSM基站接入的高质量传送需求。全业务的发展对传统的城域传送网的影响有以下方面。
(1)承载业务的变化
随着全业务城域网的发展建设，移动传送网正经历从以话音业务为核心向以IP多业务为核心的网络转变。业务类型由单一性向多样性的转变；业务接口的IP化转变；业务粒度由小颗粒向大颗粒转变；业务类型的多样性导致服务等级由单一向多样性的变化。
(2)网络组织的变化
现有的传送网基于TDM业务搭建，同时考虑少量专线业务的需求，面对ALL-IP承载的变化，IP城域网需要进行大量的补网建设，城域传送网组织将发生一定的变化。
2 全业务城域网业务类型及特点分析
2．1 全业务城域网业务类型
全业务城域网承载的对象包括：
(1)GSM／GPRS移动通信系统；
(2)TD-SCDMA／HSPA移动通信系统；
(3)LTE移动通信系统；
(4)重要集团客户接入；专线和VPN(Virtual Private Network)虚拟专用网互联业务；
(5)WLAN：无线局域网(Wireless LOCal Area Network)等无线宽带数据业务；
(6)普通集团客户及家庭客户接入(含PON OLT上联)；
(7)综合接入业务：提供上网、移动与固定语音、多媒体等服务。
(8)家庭网络和IPTV(交互式网络电视)及其他多媒体服务。
2．2 全业务城域网业务特点分析

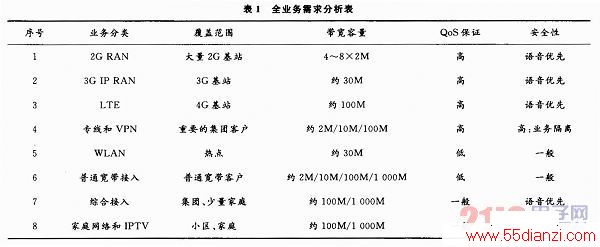

全业务运营(Full Services Carrers)是指同时经营固定业务、无线业务、宽带业务；从纵向角度看，是指同时进入网络接入、基础业务、增值业务、内容提供等价值链的各个环节。其特点就是在有线和无线领域提供语音、数据和视频全方位服务的运营模式并要求城域网满足业务IP化需求，能提供足够大的带宽需求并符合网络融合的趋势。从表1可以看出全业务运营时期，大量的宽带业务爆发式增长。基站IP化的同时，集团客户、专线业务、宽带接入业务、综合接入业务都是重要的增长部分。
通过全业务城域网的业务分类、覆盖范围、带宽容量、QoS保证、安全性等几个方面进行分析可以得出全业务特点，总结如下：
(1)业务种类多样化。从无线运营时期的窄带语音业务伴随少量的宽带业务，向全业务运营时期的移动多媒体业务、大量宽带业务和以及多种专线业务和综合接入业务全业务运营转变。
(2)业务覆盖范围延伸化和叠加化。对于小区综合接入和家庭用户业务的接入使得全业务城域网的覆盖范围向下延伸了，与用户驻地网结合的更紧密了。新增的WLAN等宽带业务在热点区域、室内覆盖与现有的无线接入网末端叠加。
(3)基站回传与宽带接入业务带宽等级不同。虽然全业务的带宽都成倍增长，但不同业务的带宽等级不同，所采用的城域传送网技术也不同。
(4)业务QoS等级不同。包含语音部分的基站回传的业务较宽带接入业务对QoS等级要求高。
(5)业务安全性等级不同。包含语音部分的基站回传的业务比宽带接入业务对安全性等级要求高。
基于TD的全业务城域网承载的业务按照业务的带宽、接入场景、业务品质可以分为基站回传业务和宽带接入业务两大类。在全业务城域网架构下，需要采用不同的城域网技术实现合理承载。OTN网络在核心层可以对大颗粒业务进行灵活调度，实现PON网络所收敛的宽带业务调度功能。PTN网络可以用于核心层、汇聚和接入层来解决基站业务的汇聚和管道回传。接入／边缘接入演进方案主要针对回传的语音、数据、专线出租、其他接入节点等以太业务。光纤接入技术中的PON具有覆盖能力强、高带宽、经济性好、节能减排和易于维护管理等优势，是光纤接入的主要手段。
4．2 OTN网络设计模型
4．2．1 OTN网络设计原则
(1)设计组网前对承载业务的数量及流行进行分析，选择适合的网络结构。
(2)设计时，应根据业务规模选择40波或80波系统，并做好波长规划。
(3)设计组网时要充分考虑光缆资源情况，避免网络结构无法实现的情况。
(4)OTN网络应能根据不同业务的可靠性需求，提供灵活的保护策略。
