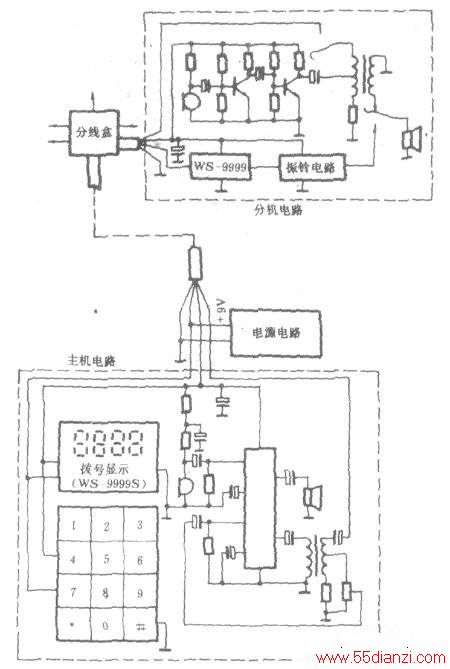

下图是采用WS-9999模块电路组成的编码式楼宇内部对讲系统,该系统的分机电路部分由WS-9999模块电路接续一振铃电路后与简单的双向有线对讲电路相配合组成。主机的拨号电路采用现有的电话机拨号电路。拨号显示电路可采用专用电路WS-9999S。对讲电路部分要推动喇叭发音,故采用了小功率功放IC。 WS-9999模块配上WS-98空线自动查寻/接驳电路模块,可在现有电话机的基础上改为集团电话。
本文关键字:对讲 数字通信,通信技术 - 数字通信
