新益DSX-60B型高温电子消毒柜电原理图

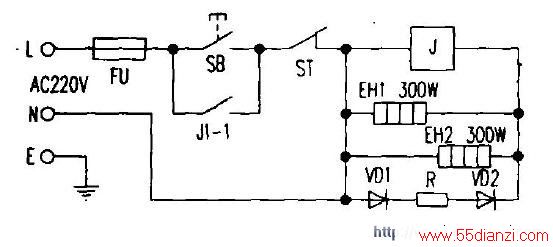

　下图是新益DSX-60B型高温电子消毒柜电原理图，其中FU是超温保险器，SB是电源按钮，ST是温度控制器，J是交流继电器，EH1、EH2是两根石英电热管。接入电源并按一下SB，消毒指示灯VD2（红色）亮，220V交流电经FU、SB、ST和J构成回路，J得电动作，其常开触点J1-1闭合（保持J闭合，电路自锁）。EH1、EH2发热，当消毒室中温度室的温度达到125℃时，ST自动断开电源，VD2熄灭，J失电释放，常开触点J1-1复位，HE1、HE2停止发热，至此一次消毒完毕。若需再次消毒，待消毒柜冷至常温，再按电源开关即可。电路中，FU是消毒柜的保护装置，当温升超高或出现短路故障时，FU立即熔断，起到保护作用，防止事故发生。
