高宝DXW-62A电子消毒柜电路原理分析

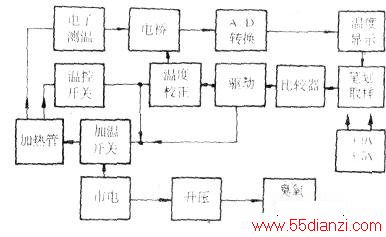

　　高宝双门DXW-62A型电子消毒碗柜具有温度显示功能，下图是它的电路原理框图，主要由加温消毒、电子温控和温度显示三部分组成。

　　

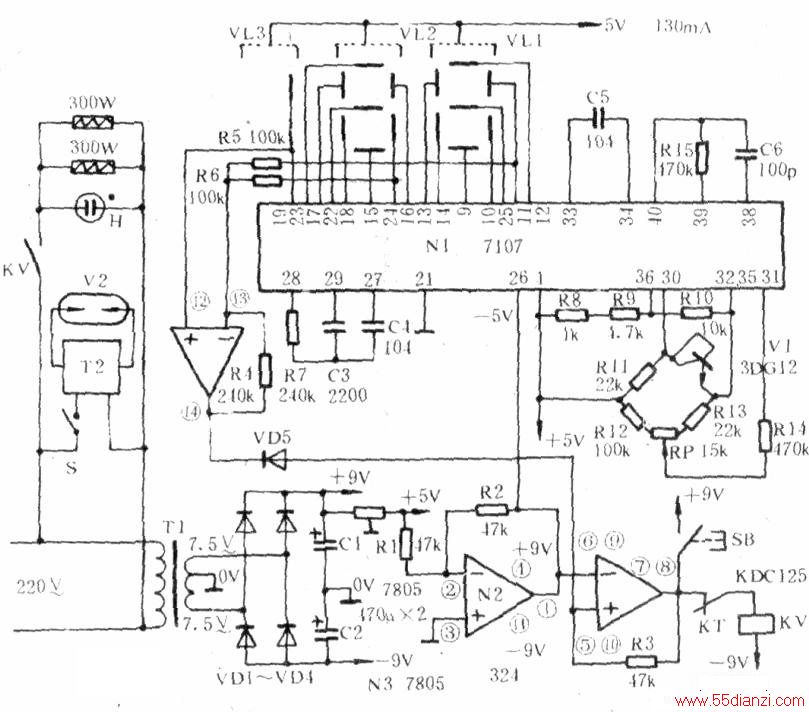

　　消毒碗柜用于加温消毒(此时柜内温度低于125 C)时，按下开关SB，继电器KV得电吸合；两只电热管开始加热。电压经．R3反馈到N2的5.10脚，由7.8脚输出12V供继电器KV。与之相串联的KT是机械式温控(125℃)开关，起双重保护作用。
　　
　　两只300W石英加热管产生的热量在碗柜内扩散，并传至KT和感温器Vl。vi感温器是一只b、c极短接，仅使用b、e搬的3DG12管。硅管的PN结具有负温度系数，在- 50—十150'c内，随温度上升，其芷_向压降接线性比例下降。vl、Rll—R1-3、电位器RP组成测温电桥，电桥输出电压信号送入Nl的30.31脚。N1是通用型A/D转换集成块，温度的电压信号经Nl转换后，送至三只共阳极LED数码管显示温度。
　　
　　消毒碗柜上限温度固定在125 C。显示数字的笔划信号在bl、c2、BC3处取出，经R5、R6送往比较器，作为125C时继电器KV的关断信号。在124C以下时，N2的14脚输出高电平，VD5截止，N2的7、8脚继续输出12V}当温度达到125C时，笔划信号使N2的14脚变为低电平，VD5导通，把N2的5.10脚电压降低，7.8脚输出为零，此时KV释放。消毒碗柜在加温消毒过程中，如电子温控失灵，则机械温控KT在125℃时也会将断开，中断继电器吸合电流。
