该电路由远红外加热管、继电器、单片机、显示屏、指示灯、操作开关、温度传感器等构成。
1．电源电路

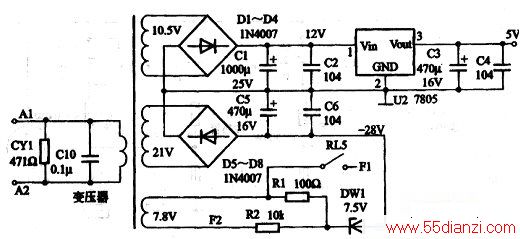

电源电路由变压器、稳压器U2(7805)、滤波电容C1～C9、整流管D1～D4、稳压二极管DWI等构成，如下图所示。，将该机的电源插头插入市电插座后，220V市电电压经C10滤除高频干扰脉冲，再经变压器降压产生10.5V、21V和7.8V三种交流电压。其中，10.5V电压利用D1～D4组成的桥式整流堆整流，C1滤波产生12V左右的直流电压，该电压不仅为继电器RL1～RL3的线圈供电，而且通过三端稳压器U2(7805)稳压输出5V电压，经C3、C4滤波后，为微处理器供电：21y交流电压通过D5～D8桥式整流，c5、C6滤波产生-28V电压，为液晶显示屏的阴极供电；7.8V交流电_压通过R1、R2限流．DW1稳压，为显示屏的灯丝供电。
2．微处理器电路

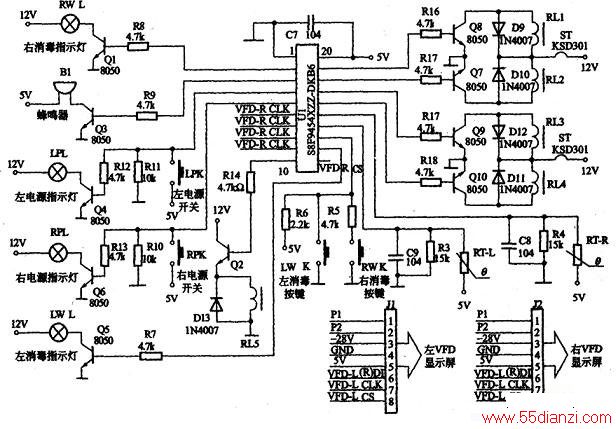

微处理器电路由微处理器U1(S8F9454XZZ-DKB6)、操作键、指示灯、显示屏、蜂鸣器等构成，如下图所示。
(1)工作条件电路
电源电路工作后，由其输出的5V电压经电容C7滤波，加到微处理器U1的供电端20脚，为它供电，U1获得供电后，它内的振荡器产生时钟信号，该信号经分频后协调各部位的工作，并作为U1输出各种控制信号的基准脉冲源。同时，它内部的复位电路输出复位信号使它内部的存储器、寄存器等电路复位后开始工作。
(2)蜂鸣器控制
该电路由微处理器U1、放大管Q3和蜂鸣器B1构成。
Ul的②脚是蜂鸣器驱动信号输出端。每次进行操作时，它的②脚输出的蜂鸣器驱动信号通过R9限流，再经Q3倒相放大，驱动蜂鸣器B1呜叫，提醒用户该机已收到操作信号，并且此次控制有效。
3．高温消毒电路

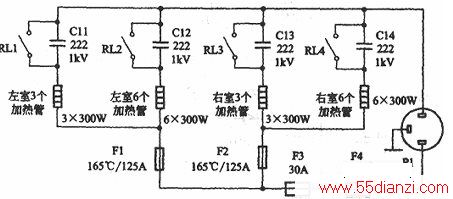

由于该机的左消毒室电路和右消毒宣电路完全相同，下面以左消毒室电路为例介绍消毒过程．左消毒室的高温消毒电路由控制电路和加热器供电电路两部分构成。加热器供电电路如下图所示。
按下左电源开关LPK后，5v电压通过LPK输入，一路经R12使Q4导通，致使电源指示灯LPL发光，表明左消毒室的电源已接通：另一路加到微处理器U1的⑨脚，被U1识别后，输出控制信号使左消毒室的显示屏工作，过5s显示该室的当前温度。当按左消毒按键LWK后，使U1的13脚输入低电平控制信号，被U1识别后，U1控制10、12、18、19脚输出高电平控制电压。
⑩脚输出高电平控制信号通过R14限流使Q2导通，为继电器RL5的线圈供电，使它内部的触点吸合，接通液晶显示屏的灯丝供电回路，使显示屏开始显示“工作”的字符，表示左消毒室开始工作；12脚输出的高电平电压通过R7限流，再通过Q5倒相放大，左消毒室指示灯LWL发光，表明左消毒室工作在消毒状态：18脚输出的高电平电压通过R17限流，再经放大管Q7倒相放大，为继电器RL2的线圈供电，使它的触点吸合，于是市电电压通过RL2的触点为左室的6个加热管供电，使它们开始发热：19脚输出的高电平电压通过R16限流，再通过放大管Q8倒相放大，为继电器RL1的线圈供电，使它的触点吸合，市电电压通过RL1的触点为左室的3个加热管供电，使它们开始发热。
随着不断地加热，左消毒室内的温度逐渐升高，当温度升高到130℃左右时，温度传感器RT-L的阻值减小到设置值，5V电压通过RT-L、R3取样后产生的取样电压升高到设置值，该电压经C9滤波后加到U1的14脚，U1将该电压与它内部存储器存储的不同电压对应的温度值比较后，判断加热温度达到130℃，控制19脚输出高电平电压、18脚输出低电平电压。如上所述，19脚为高电平时，左室下方的3个加热管仍加热，而18脚为低电平后，Q7截止，使RL2的触点释放，致使左室6个加热管停止加热。延迟10min后，U1的18脚输出的控制信号也变为低电平，使Ql截止，致使RL1的触点释放，使3个加热管停止加热，同时输出控制信号使消毒指示灯LWL熄灭，并且控制显示屏不再显示“工作”字符，只显示当前温度的字符。再延迟10 min，U1的10脚输出低电平信号，使Q2截止，RL5停止工作，切断显示屏灯丝的供电回路，显示屏熄灭，消毒结束。
若需要两个消毒室都工作时，一个室消毒完毕后，另一个室自动开始消毒。
4．过热保护电路
两个消毒室电路都设置了过热保护电路，下面以左消毒室的过热保护电路为例进行介绍。
左消毒室的过热保护电路由过热保护器ST，以及温度熔断器F1构成。当驱动电路、温度检测电路异常，导致加热器加热时间过长，使加热器温度升高，当温度达到150℃时ST的触点断开，切断RL1、RL2的线圈的供电回路，使加热器停止加热，避免加热器过热损坏，实现了过热保护。当RL1或RL2的触点粘连，此时ST切断RL1、RL2的线圈供电回路也无效，使加热温度继续升高，当温度达到165℃时，F1过热熔断，确保左室加热器和其他部件不过热损坏。
