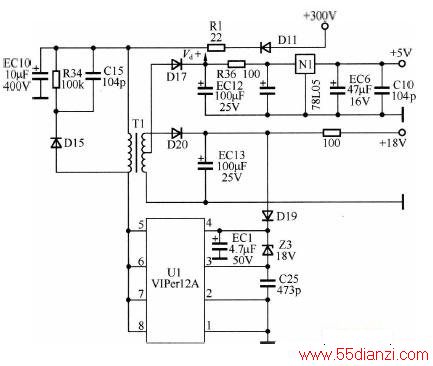

下图为好太太C16-A电磁炉低压直流电路原理图。该电路中的开关电源采用ST公司生产的VIPer12A新型中小功率单片机智能电源集成电路，内含脉宽调制控制器电路和过流、过压、过热保护电路，以及耐高电压的MOSFET。用智能电源集成电路组成的开关电源具有市电输入电压范围宽、转换效率高，以及外围元器件少等优点，
，220V交流市电经二极管D13、D14及整流桥堆BD中负极两只二极管组成的桥式整流电路整流后，获得脉动的直流电压。该脉动的直流电压分为两路，一路经电阻R2、R52、R18以及电容EC2分压滤波后，经线路插排CN4-11送入单片机作为电磁炉的浪涌保护取样电压；另一路经二极管D11、电阻R1限流、电容EC10滤波后，再经开关变压器T1初级送入集成电路U1(VIPer12A)的⑤、⑥、⑦、⑧脚，该处的焊点和铜箔也是该集成电路的散热体。U1④脚为电源端，③脚为反馈端。变压器T1次级带有中间抽头，一组经二极管D20整流、电容EC13滤波后，再经100Ω电阻限流产生+18V直流电压，作IGBT驱动电压信号输出电路等电源；另一组从中间抽头的交流低压经二极管D17整流、电容EC12滤波后，一路作散热风扇电机的电源，另一路经电阻R36限流、稳压集成电路N1稳压及电容EC6、C10滤波后，产生+5V直流电压供单片机等电路。
需要特别说明的是，采用这种集成电路的电源相对变压器式的电源和单管振荡式电源故障率要高，而且通常为集成电路击穿损坏。判断方法是，只要整机无电源指示，在检查市电电压正常的情况下，先检测限流电阻R1，如果电阻R1出现开路现象，则基本可以断定U1已经损坏。
