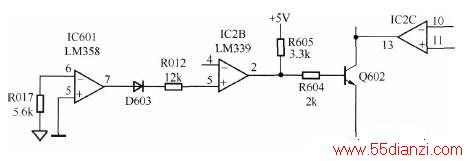

下图苏泊尔C21A01电磁炉过流保护电路原理图。
具体工作原理如下：
取自康铜丝的微弱的电压信号经电阻R017加至运算放大器IC601的⑥脚(反相输入端)，⑤脚(同相输入端)接电源的负极。运算放大器IC601的⑦脚(输出端)经隔离二极管D603和电阻R012接至电压比较器IC2B的⑤脚(反相输入端)，电压比较器IC2B的④脚(反相输入端)接约2．5V的基准电压，②脚(输出端)经电阻R604加至控制三极管Q602的基极，该输出端同时还经上拉电阻R605接+5V直流电压。
当有浪涌电压通过IGBT时，流过康铜丝的电流就会同步增大，康铜丝上的电压降也随着增大，送入运算放大器IC601的⑥脚(反相输入端)的负电压也就越大，则⑦脚(输出端)的输出为高电平。该高电平经二极管D603、电阻R012后，加至电压比较器IC2B的⑤ 脚(同相输入端)的电压升高， 并且当电压比较器的⑤ 脚(同相输入端)的电压高于④ 脚(反相输入端)的电压时，②脚(输出端)变为高电平，该高电平使开关控制三极管Q602因正向偏置而导通。开关控制三极管Q602导通后，将功率调整电路的电压比较器IC2C的13脚(输出端)的功率电平近似对地短路， 则IGBT的驱动电压信号的输出电路因无功率电平而停止工作，IGBT因无驱动电压而截止，以实现电磁炉的过流保护。
