3.2 通讯命令

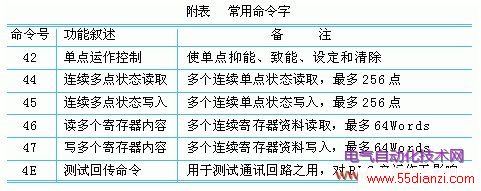

永宏系列plc有多种命令字，常用的几种描述如附表所示。例如，上位机要读取plc内部继电器m1和m2的状态，则上位机发送的命令字符串格式为:
起始符（02h）＋站号（01）＋命令字（44）＋个数（02）＋起始地址（0001）＋校验码（3b）＋结束符
相应下位机响应的字符串为:
起始符（02h）＋站号（01）＋命令字（44）＋错误码（0）＋m0,m1状态（10）＋校验码（5c）＋结束符若要对字元件进行写操作，那么命令码改为47。表明该指令要向plc内部寄存器写入数据，同时要给出写入的数据个数、开始寄存器和数据内容。
校验和在信息帧的尾部，用来判断传输的正确与否。当数据从信息源出发，由于信道总是有一定的噪声存在，在信号达到信宿之前会与噪声发生叠加，使接收端收到的二进制数位和发送端实际发送的二进制数位不一致，因而产生差错。进行差错检验的方法很多，常用的有奇偶校验码，水平垂直冗余校验lrc，目前广泛使用的是lrc校验码，它可以查出99%以上18位或更长的突出错误，因而在计算机与plc进行点对点的短程通讯时，采用这种校验方法出错的几率较小。plc接收到计算机发送的命令后，如果没有错误，plc会发出确认码“0”;若有错误，plc会发出错误代码“1”。
4 软件编程

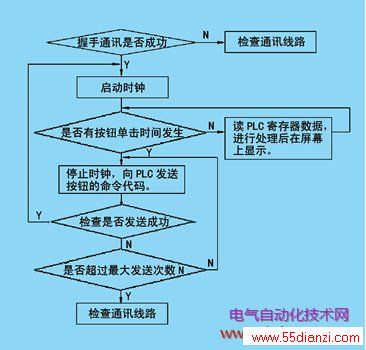

软件编程采用微软的vc++6.0作为开发工具。系统主监控画面要求不断扫描下位机的信号的通断状态，以及读取plc的内部存取单元加以显示。此外手动按钮可以直接控制，由此主程序结构流程图如图2所示。
为了确保通信的成功，在pc机和永宏plc之间开始数据传送前，常采用握手通讯的方法，即pc机发送特征字符，下位机接收并回送同一特征字符，由pc机进行检测正确后开始数据传送，以保证串行通讯数据的可靠。此外在通讯过程中，常因某些原因不能保证每次通讯成功，遇到这种情况，不能简单地宣布通讯失败，本程序设置了通讯重复次数计数器，只有在规定次数后握手通讯仍未完成时，才宣布通讯失败，从而大大提高了通讯的成功率和系统的容错能力。另外，程序中应用定时器对通讯时间加以限制，以免发生死锁情况。定时器的打开和关闭由程序进行控制。握手通讯成功后，设置握手连接成功标志位，这样，pc机和永宏plc之间就可以开始数据传送。握手通讯程序如下:
