量控制比例电磁阀,永宏PLC高精度的模拟量输出单元可达到良好的控制效果。永宏PLC指示支持模拟量模板和模拟量模块的拓展,模拟量模板的精度为12位,模拟量模块的精度为14位。永宏PLC单机最多可拓展64入模拟量输入,64路模拟量输出,完全可以实现对注塑机用比例阀的控制。
永宏PLC有强大的通讯功能,最高通讯速率可达921.6KHz,支持Modbus、自用通讯协议等常用的数据通讯协议,任意配置常用的RS-232和RS-485通讯拓展口。永宏PLC通俗易懂的指令集,可以简单便捷的完成PLC主机与注塑变频器的通讯,通讯稳定、可靠。
永宏PLC配备热电阻、热电偶和负温度系数的温度拓展模块,模块的精度为0.1℃,总和精度为±1%。永宏PLC单机可拓展32路温度检测点,完全可以达到注塑机注射筒臂温度控制的数量要求。改温度模块配合永宏PLC专门提供的温控PID指令,可达到良好的闭环控制要求。温控PID指令以温度模块的采集温度作为程控变量,以温度预设值作为期望值经行PID运算,PID运算结果以PWM输出的形式控制SSR,实现闭环的控制要求。
二控制系统的设计
2.1硬件配置
该设备需要PLC配备通讯模板、模拟量模块和温度模块。主机型号为FBs-60MA,拓展通讯模板FBs-CB25,拓展温度模块FBs-RTD6,拓展模拟量模块FBs-4DA,变频器选用专用的注塑机变频器,还需选购热电阻温度传感器、电加热圈、二位五通阀、模拟量比例电磁阀、光电开关等器材。

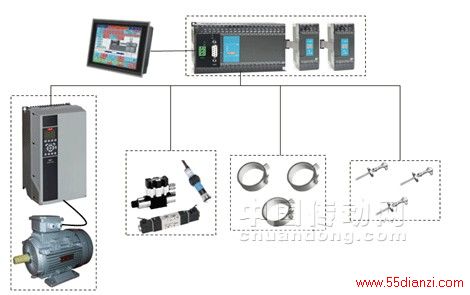

以下是该设备的结构图。
2.2控制工艺流程设计
注塑成型是利用塑料的热物理性质,把物料从料斗加入料筒中,料筒外由加热圈加热,使物料熔融,在料筒内装有在外动力马达作用下驱动旋转的螺杆,物料在螺杆的作用下,沿着螺槽向前输送并压实,物料在外加热和螺杆剪切的双重作用下逐渐地塑化,熔融和均化,当螺杆旋转时,物料在螺槽
